Magneți suspendați DND-MC
Magnetul suspendat permanent care are curățare manuală este cel mai simplu și mai economic echipament pentru separarea particulelor feromagnetice din materialele transportate pe un transportor cu bandă. Acest separator magnetic permanent este potrivit pentru materialele cu conținut redus de particule metalice magnetice (curățarea nu este necesară mai des decât o dată pe un schimb de lucru).
Cum se curăță magnetul suspendat?

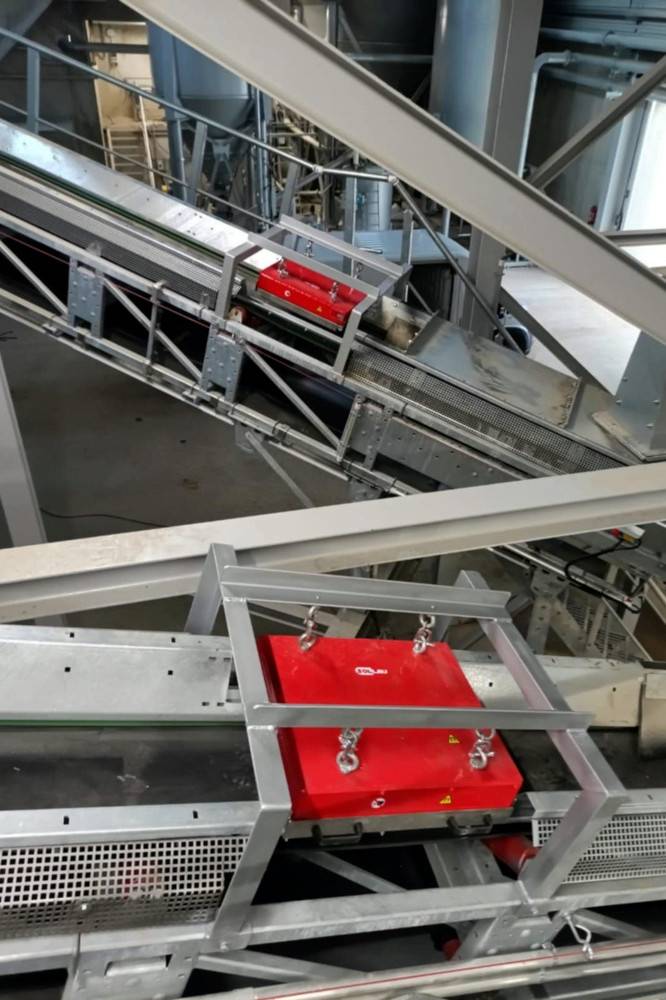

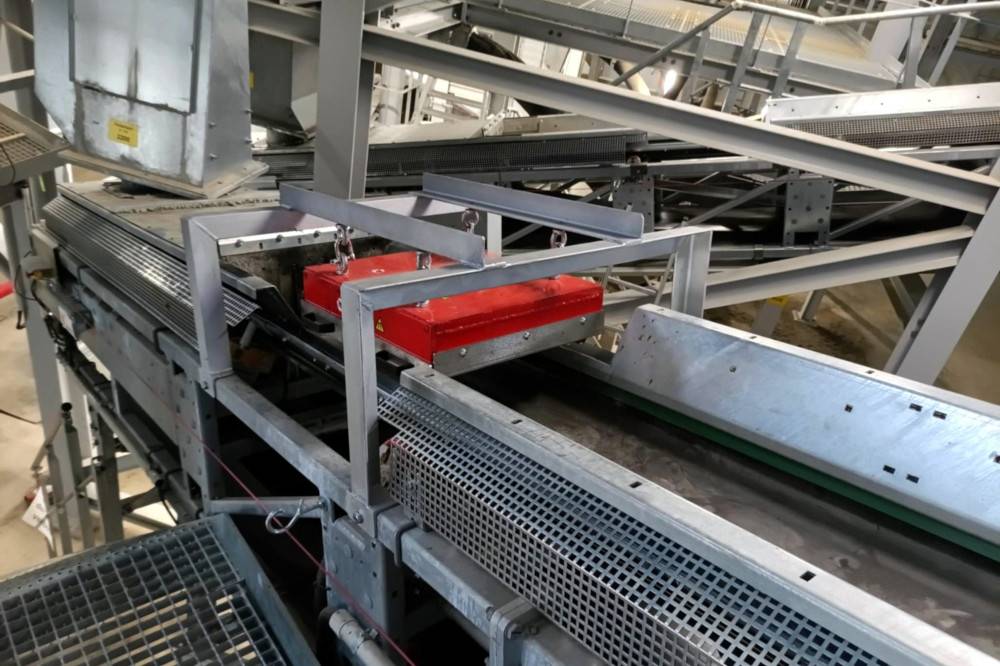

Placa magnetică este suspendată deasupra transportorului cu bandă, iar impuritățile magnetice sunt capturate în partea de jos a plăcii magnetice (de obicei, echipată cu magneți permanenți puternici de tip ferit, cu toate acestea, la cerința clientului, este posibil să se utilizeze magneți extrem de puternici de tip neodim NdFeB). Particulele feromagnetice acumulate pe suprafața plăcii magnetice sunt îndepărtate manual. Dacă materialul conține prea multe particule feromagnetice, placa magnetică se poate înfunda rapid cu particule feromagnetice. În acest caz, recomandăm ca și clienții să opteze pentru separatorul magnetic suspendat cu electromagnet DND-AC cu curățare automată.
Magnet suspendat cu curățare ușoară DND-MC
Placa magnetică DND-MC poate fi echipată (la un cost suplimentar) cu o tăviță de curățare pentru îndepărtarea simplă a particulelor magnetice capturate. Pe partea de jos a tăviței de curățare (care protejează placa de oțel a nucleului magnetic) se află opritori din oțel longitudinali care împiedică particulele feromagnetice capturate să sară pe placa de oțel a nucleului magnetic în timpul curățării (când tăvița de curățare este scoasă) și asigură, de asemenea, distribuția uniformă a materialului feros capturat pe suprafața tăviței de curățare.
Dimensiunile magnetului permanent de suspendat
Placa magnetică cu curățare manuală poate fi realizată la orice dimensiune în funcție de nevoile clientului.
Magnet suspendat pe o construcție șină
Separatorul magnetic permanent care are curățare manuală poate fi montat pe o construcție specială cu șină. Datorită construcției cu șină, este posibil să deplasați placa magnetică în lateral și să efectuați curățarea sau întreținerea într-un mod foarte ușor și sigur, chiar și fără oprirea transportoului cu bandă.
Combinația unui magnet suspendat cu o un tambur magnetic
Pentru a obține cea mai eficientă separare a impurităților de fier în cazul unui strat de material mai înalt al materialului transportat, recomandăm să combinați utilizarea plăcii magnetice cu tamburul magnetic MV, care poate separa particulele feromagnetice și din straturile inferioare ale materialului transportat.
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
În total, există opt tipuri de magneți suspendați SOLLAU (cinci de tip ferit și trei de tip neodim, a se vedea mai jos), astfel încât chiar și produsele standard pot să satisfacă nevoile și cerințele celei mai largi game posibile de clienți. În același timp, clienții noștri pot fi siguri că parametrii produsului sunt în conformitate cu nevoile lor și că nu vor plăti bani în plus pentru un echipament standard care ar putea fi nepotrivit pentru aplicația lor specifică.
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5
Magneți suspendați din ferită
Principalele avantaje ale plăcilor magnetice din ferită includ următoarele: rezistență la temperaturi ridicate, stabilitate magnetică pe termen lung, preț accesibil, câmp magnetic profund și foarte puternic (în cazul modelelor mai puternice).
DND-MC M F
- Înălțime de instalare de până la 200 mm
- Greutate redusă
- Capturarea particulelor feromagnetice mai mari de 1 mm
Jde o řadu, která v sobě skloubila standardní výkon se zajímavou cenou. Separátory jsou určeny pro středně náročné aplikace s max. instalační výškou 200 mm a dokáží zachytít zejména větší feromagnetické částice (nad 1 mm). Výhodou této desky je její rychlá ekonomická návratnost (poměr cena:výkon).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC M1 F | 500 | 650 | 170 | zobrazit PDF |
| DND-MC M2 F | 800 | 650 | 200 | zobrazit PDF |
| DND-MC M3 F | 1000 | 650 | 200 | zobrazit PDF |
| DND-MC M4 F | 1200 | 650 | 200 | zobrazit PDF |
| DND-MC M5 F | 1400 | 650 | 200 | zobrazit PDF |
| DND-MC M6 F | 1600 | 650 | 200 | zobrazit PDF |
| DND-MC M7 F | 1800 | 650 | 200 | zobrazit PDF |
DND-MC Ms F
- Înălțime de instalare de până la 320 mm
- Capturarea particulelor feromagnetice mai mari de 1 mm
Este destinat utilizatorilor din industria grea care se așteaptă ca separatorul să ofere performanțe ridicate chiar și la adâncimi mai mari (înălțimea maximă de instalare este de 320 mm).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Ms2 F | 800 | 850 | 270 | zobrazit PDF |
| DND-MC Ms3 F | 1000 | 850 | 300 | zobrazit PDF |
| DND-MC Ms4 F | 1200 | 850 | 320 | zobrazit PDF |
| DND-MC Ms5 F | 1400 | 850 | 320 | zobrazit PDF |
| DND-MC Ms6 F | 1600 | 850 | 320 | zobrazit PDF |
| DND-MC Ms7 F | 1800 | 850 | 320 | zobrazit PDF |
| DND-MC Ms8 F | 2000 | 850 | 320 | zobrazit PDF |
DND-MC Mp F
- Înălțime de instalare de până la 340 mm
- Versiune mai lată
- Capturarea particulelor feromagnetice mai mari de 1 mm
Este un model destinat pentru înălțimea de instalare de până la 340 mm (și este mai lat, ceea ce reprezintă un alt avantaj).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | zobrazit PDF |
| DND-MC Mp3 F | 1000 | 1050 | 320 | zobrazit PDF |
| DND-MC Mp4 F | 1200 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp5 F | 1400 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp6 F | 1600 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp7 F | 1800 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp8 F | 2000 | 1050 | 340 | zobrazit PDF |
DND-MC Mm F
- Înălțime de instalare de până la 400 mm
- Capturarea particulelor feromagnetice mai mari de 1 mm
Este destinat aplicațiilor foarte exigente și pentru îndepărtarea particulelor feromagnetice la adâncimi de până la 400 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mm2 F | 800 | 1200 | 320 | zobrazit PDF |
| DND-MC Mm3 F | 1000 | 1200 | 350 | zobrazit PDF |
| DND-MC Mm4 F | 1200 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm5 F | 1400 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm6 F | 1600 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm7 F | 1800 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm8 F | 2000 | 1200 | 400 | zobrazit PDF |
DND-MC Mx F
- Înălțime de instalare de până la 450 mm
- Capturarea particulelor feromagnetice mai mari de 1 mm
Este cea mai puternică dintre toate plăcile magnetice SOLLAU. Inducția magnetică a acestor dispozitive se află la limita capacităților celor mai puternici magneți permanenți și poate fi depășită doar de separatoarele electromagnetice. Această serie este destinată separării la cele mai dificile de la adâncimi. Înălțimea maximă de suspendare a acestor dispozitive este de 450 mm (un fapt interesant: seria DND-MC Mx F din ferită cea mai puternică are o greutate de aproximativ cinci ori mai mare decât seria DND-MC M F, care este cea mai ușoară!).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx4 F | 1200 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx5 F | 1400 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx6 F | 1600 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx7 F | 1800 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx8 F | 2000 | 1450 | 450 | zobrazit PDF |
Magneți suspendați din neodim
Un câmp magnetic extrem de puternic (dar relativ scurt) și o greutate redusă sunt cele mai importante avantaje ale magneților suspendați din neodim. De aceea, aplicarea plăcilor de neodim este preferată în locurile în care nu ar fi posibilă utilizarea plăcilor grele din ferită sau în cazurile în care este necesară o eficiență foarte mare de separare la adâncimi mai mici (de exemplu, în cazul liniilor mobile de concasare și reciclare).
DND-MC N
- Înălțime de instalare de până la 200 mm
- Capturarea particulelor feromagnetice mai mari de 0,5 mm
Este seria cea mai ușoară destinată pentru înălțimea maximă de suspendare de 200 mm. Această placă este capabilă chiar să captureze particule feromagnetice mai mici de 1 mm (la adâncimi mai mici).
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | zobrazit PDF |
| DND-MC N2 | 800 | 200 | zobrazit PDF |
| DND-MC N3 | 1000 | 200 | zobrazit PDF |
| DND-MC N4 | 1200 | 200 | zobrazit PDF |
| DND-MC N5 | 1400 | 200 | zobrazit PDF |
| DND-MC N6 | 1600 | 200 | zobrazit PDF |
| DND-MC N7 | 1800 | 200 | zobrazit PDF |
DND-MC Ns
- Înălțime de instalare de până la 220 mm
- Capturarea particulelor feromagnetice mai mari de 0,5 mm
Este o variantă mai puternică din neodim (cu înălțimea maximă de instalare de 220 mm), destinată aplicațiilor cu sarcini medii. Beneficiile sale includ: o inducție magnetică mare (la o distanță scurtă), separarea particulelor feromagnetice mai mici și o greutate redusă.
| Výrobek* | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | zobrazit PDF |
| DND-MC Ns2 | 800 | 220 | zobrazit PDF |
| DND-MC Ns3 | 1000 | 220 | zobrazit PDF |
| DND-MC Ns4 | 1200 | 220 | zobrazit PDF |
| DND-MC Ns5 | 1400 | 220 | zobrazit PDF |
| DND-MC Ns6 | 1600 | 220 | zobrazit PDF |
| DND-MC Ns7 | 1800 | 220 | zobrazit PDF |
DND-MC Nm
- Înălțime de instalare de până la 250 mm
- Capturarea particulelor feromagnetice mai mari de 0,5 mm
Acesta este cel mai puternic model din neodim, destinat în special aplicațiilor mobile în care este necesară o inducție magnetică extrem de mare la adâncimi mai mici ale materialului. Înălțimea maximă de instalare: 250 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC Nm1 | 500 | 300 | zobrazit PDF |
| DND-MC Nm2 | 800 | 300 | zobrazit PDF |
| DND-MC Nm3 | 1000 | 300 | zobrazit PDF |
| DND-MC Nm4 | 1200 | 300 | zobrazit PDF |
| DND-MC Nm5 | 1400 | 300 | zobrazit PDF |
| DND-MC Nm6 | 1600 | 300 | zobrazit PDF |
| DND-MC Nm7 | 1800 | 300 | zobrazit PDF |
În ce ramuri industriale pot fi utilizați magneții suspendați?
Acest separator magnetic permanent care are curățare manuală găsește utilizare în industriile de reciclare, minerit, plastic, sticlă și lemn.
