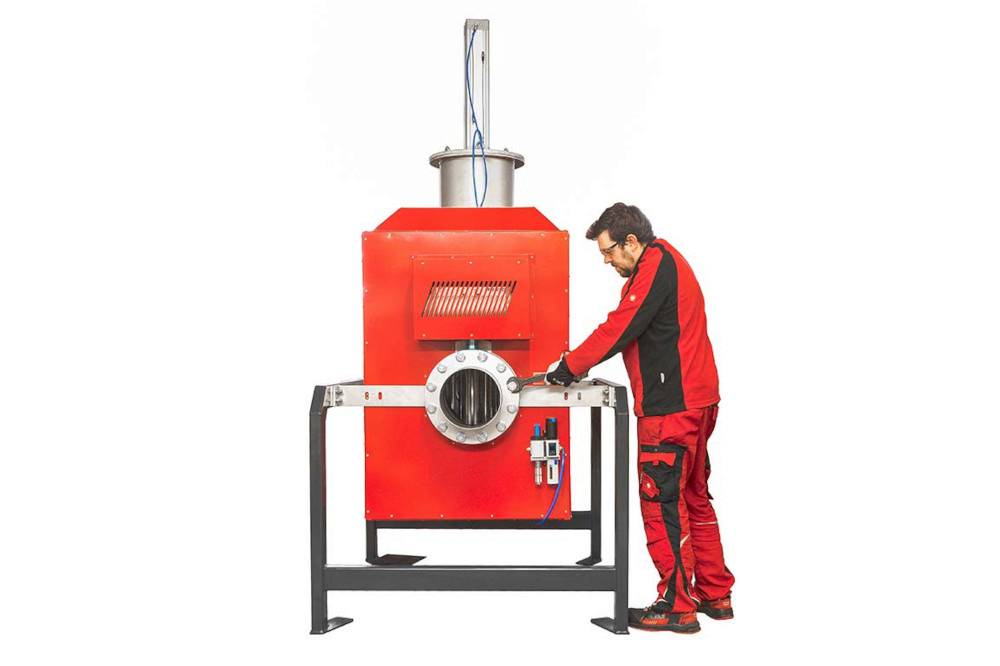

Separatoare magnetice de conducte cu auto-curățare tip MSP-AC
Filtrul magnetic cu auto-curățare tip MSP-AC SHARK este utilizat pentru separarea automată a impurităților feromagnetice chiar și foarte mici din materiale lichide (de la 1 µm). Datorită unui labirint sofisticat de curgere și unui sistem de curățare automatizat, acest separator reprezintă vârful de gamă pentru acest tip de separatoare, atât din punct de vedere al eficienței separării magnetice, cât și din punct de vedere al confortului la curățare.
Beneficiile utilizării separatorului magnetic automat
- Rezultatele maxime posibile de separare chiar și dintr-un lichid cu un conținut ridicat de contaminanți feromagnetici
- Minimizarea costurilor de exploatare
- Reducerea la minimum a costurilor necesare eliminării deșeurilor periculoase

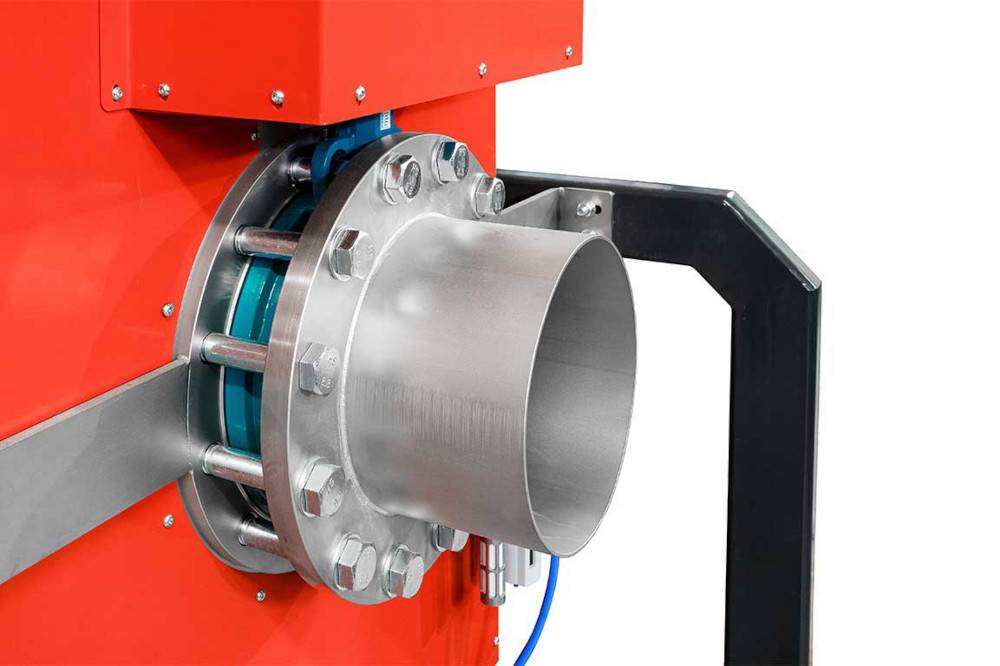

În mod standard, producem acest magnet pentru conducte cu diametre de conectare de la 50 până la 250 mm. Cu toate acestea, putem modifica dimensiunile de conectare și, de asemenea, metoda de conectare (flanșă, cuplaj cu șurub, alte conexiuni speciale) conform dorințelor dumneavoastră. Echipăm acest captator magnetic pentru lichide cu cei mai puternici magneți de neodim, cu o inducție de până la 18.700 G pe miezul magnetic (12.200 G pe carcasă) și o forță de desprindere de 176 N!
Suntem producătorul acestor filtre magnetice. Garantăm performanțe tehnice de vârf și un preț avantajos.
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!

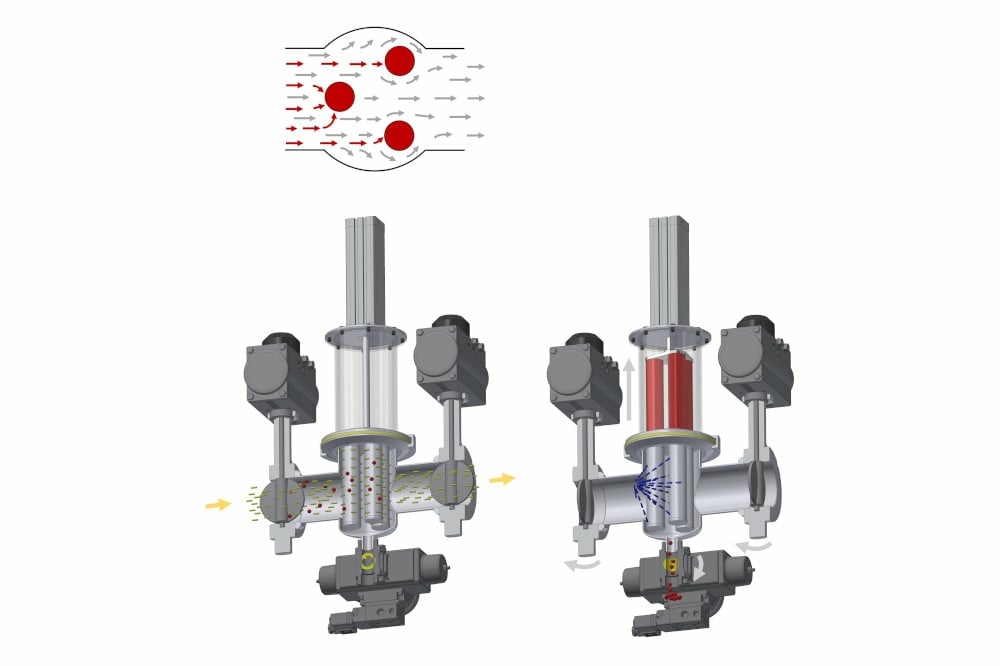

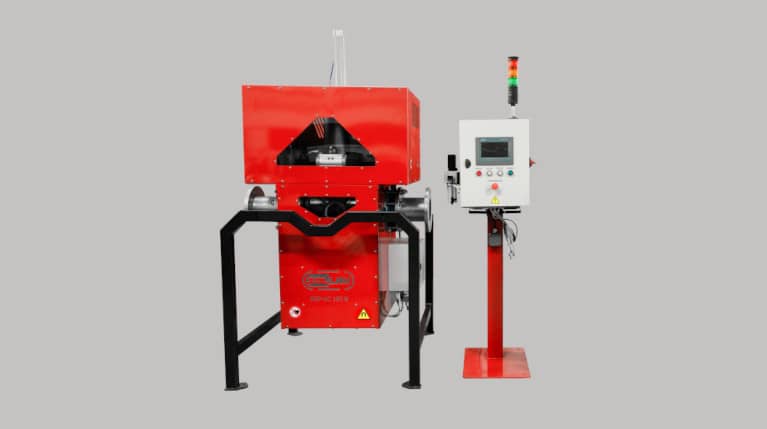

Baza separatorului magnetic cu auto-curățare este reprezentată un set de bare magnetice, care formează un labirint sofisticat de curgere. Barele sunt echipate cu cei mai puternici magneți de neodim, care, în combinație cu labirintul de curgere, creează condițiile necesare pentru separarea cu succes a contaminanților feromagnetici foarte fini. Întregul proces de curățare al filtrului magnetic de înaltă intensitate este complet automatizat.
Avantaje
- Curățarea automată funcționează fără necesitatea intervenției umane
- Inducția magneților de neodim ajunge până la 12,200 G la punctul de contact cu materialul (i. e. 18,700 G pe miezul magnetic)
- Capturarea particulelor Fe în mărime de la 1 micron
- Posibilitatea setării intervalului de curățare - curățare frecventă = înaltă calitate a separării
- Separarea secundară suplimentară a lichidului de clătire este posibilă = reducerea la minimum a costurilor de eliminare a deșeurilor periculoase = funcționarea ecologică
- Posibilitatea implementării în bypass-ul conductelor
- Interconectarea sistemului de control cu sistemul de control al liniei este, de asemenea, posibilă
Cum se va realiza curățarea separatorului?

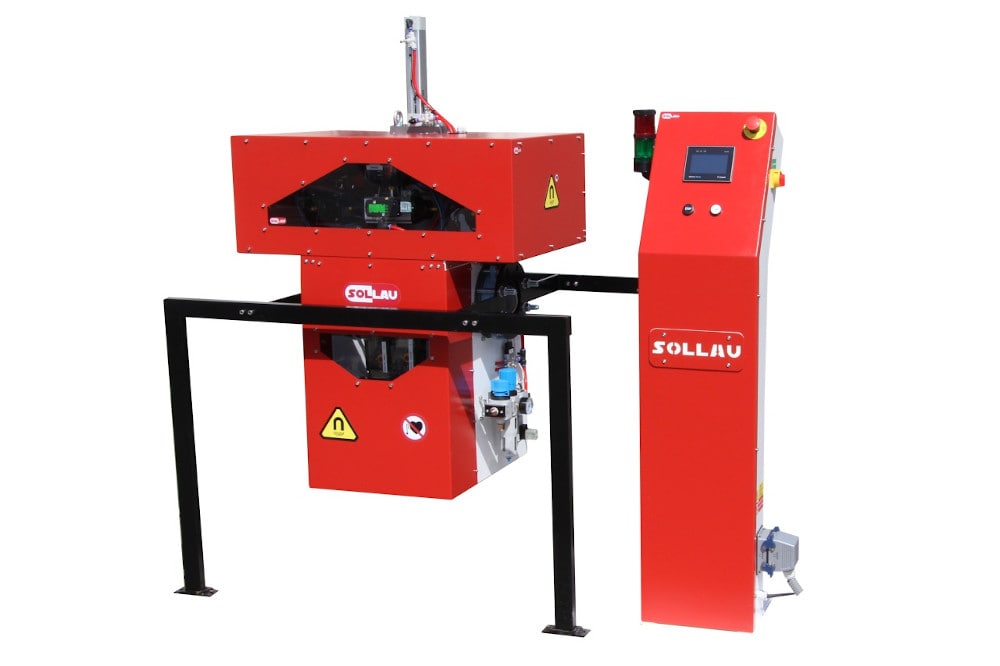

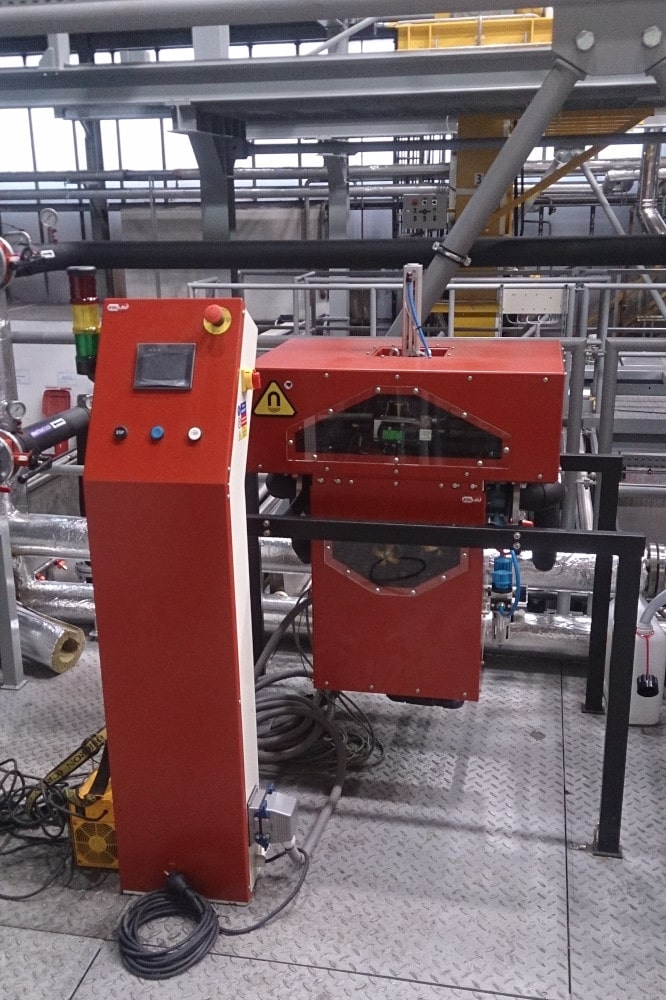

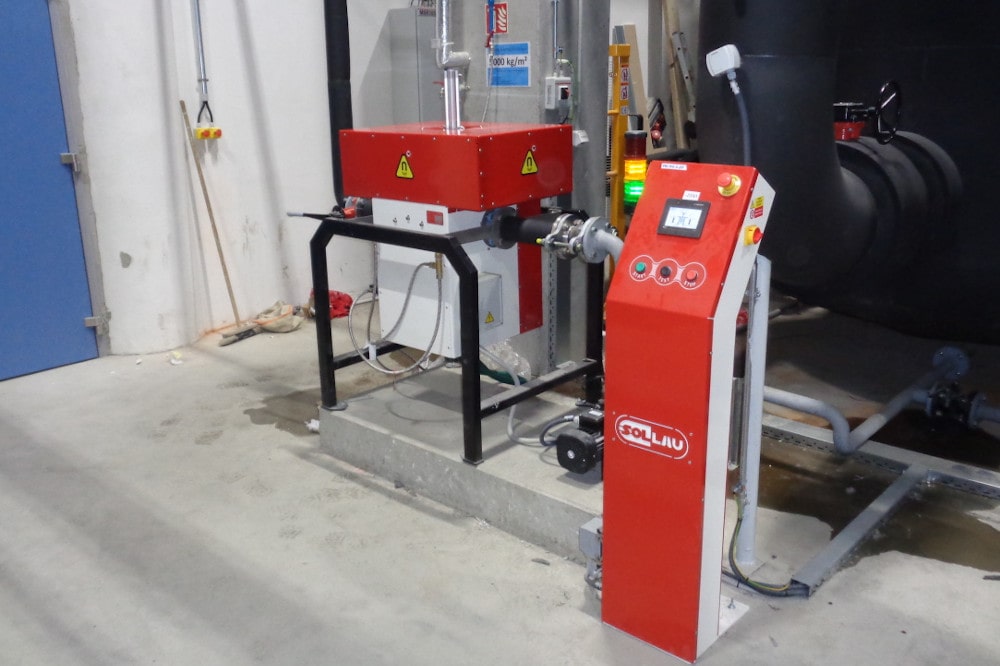

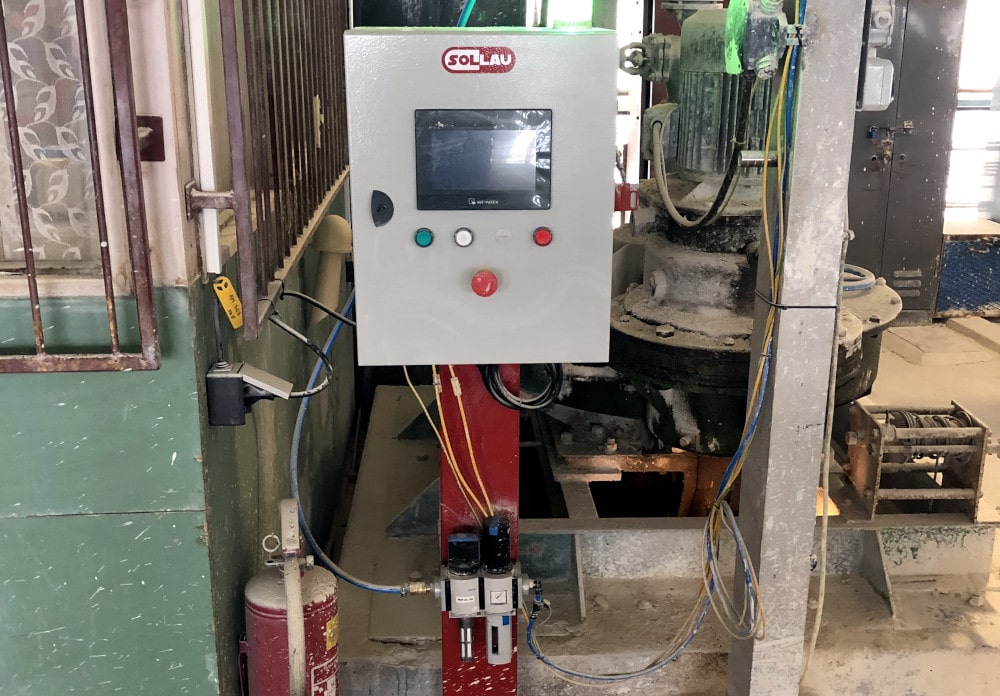

Curățarea separatorului este complet automatizată și este asigurată de elemente pneumatice și de o unitate de control separată, complet programabilă. Unitatea este controlată printr-un ecran tactil, care permite configurarea rapidă și ușoară a separatorului.
În timpul curățării, metalele capturate de pe barele magnetice sunt spălate cu apă (sau un alt mediu de clătire). Metalele sunt apoi eliminate în zona de deșeuri. În cazurile în care nu este posibilă eliminarea metalelor în deșeuri (de exemplu, din motive ecologice), va fi adăugată o a doua etapă de separare magnetica. Astfel, metalele sunt evacuate într-un recipient de separare, unde sunt separate de mediul de clătire. Impuritățile metalice pot fi îndepărtate cu ușurință, iar mediul de clătire poate fi reutilizat pentru următoarea curățare a separatorului. Acest lucru va crea un circuit de clătire închis.
Cum se va efectua curățarea separatorului magnetic?

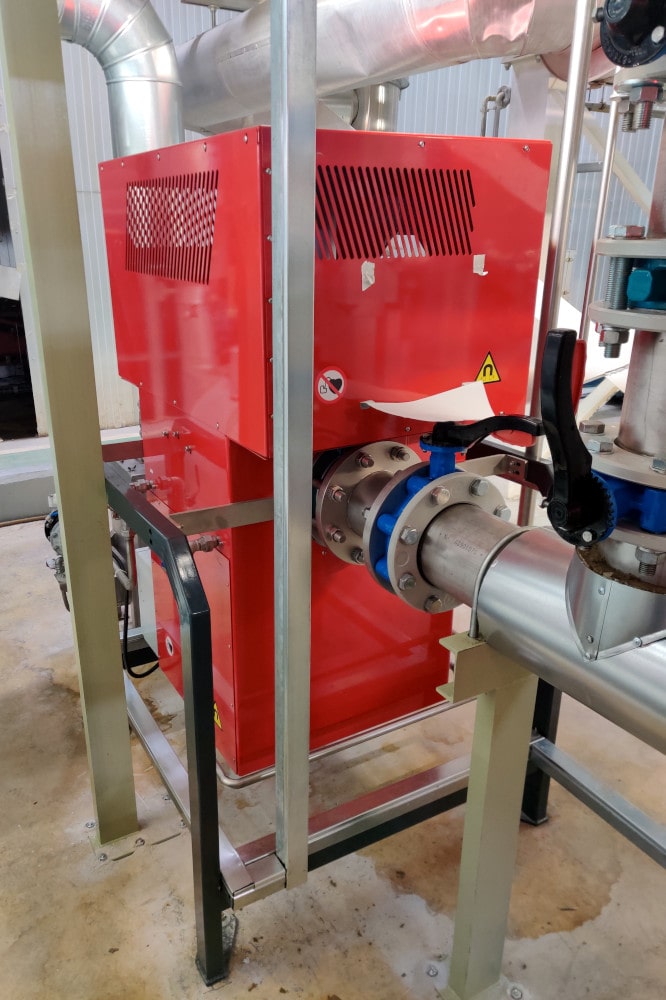

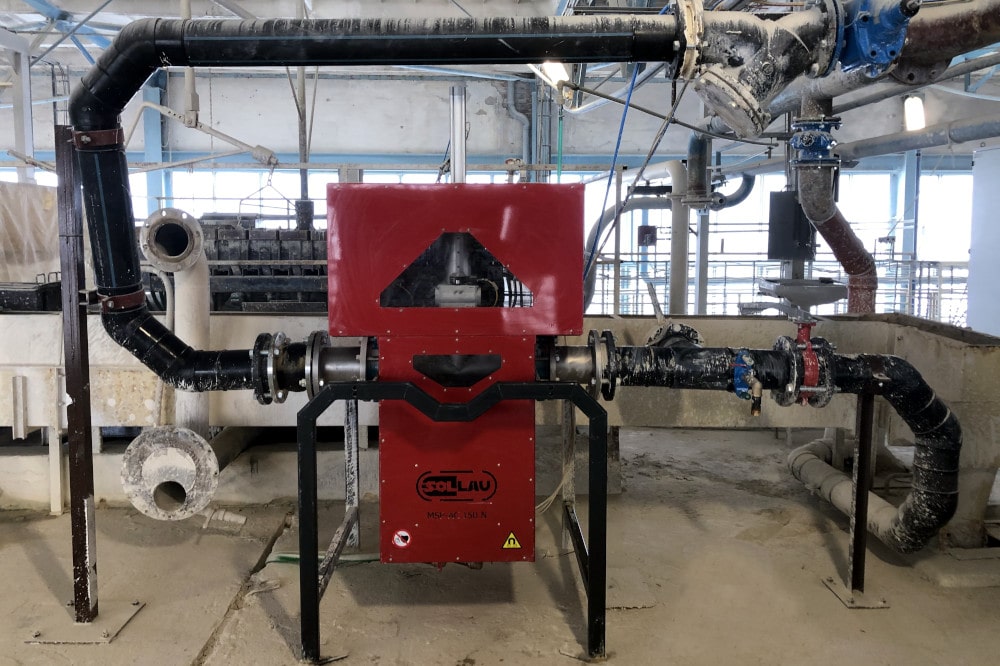

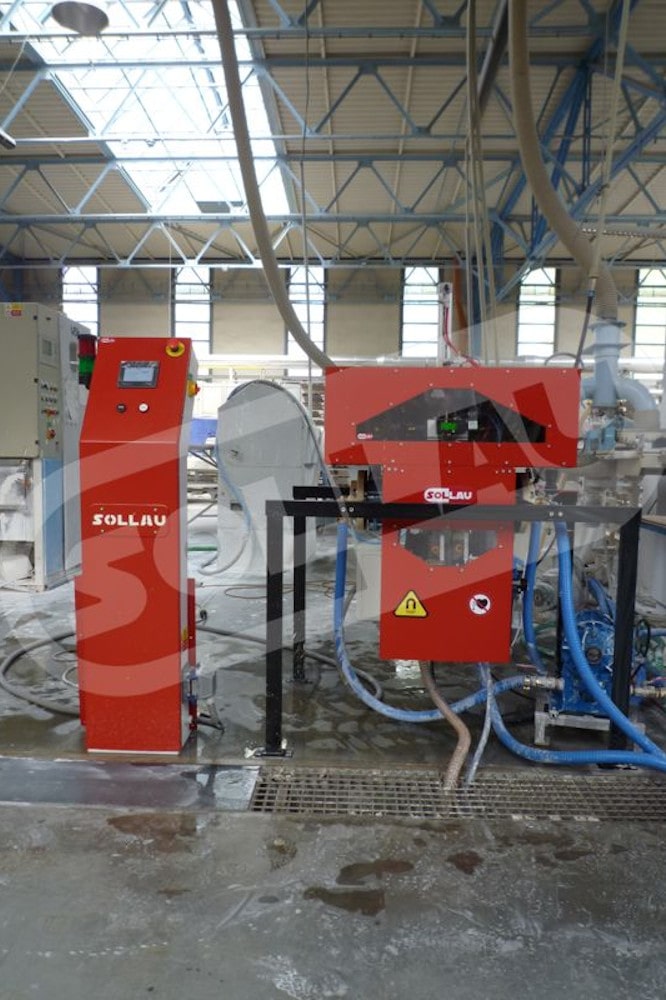

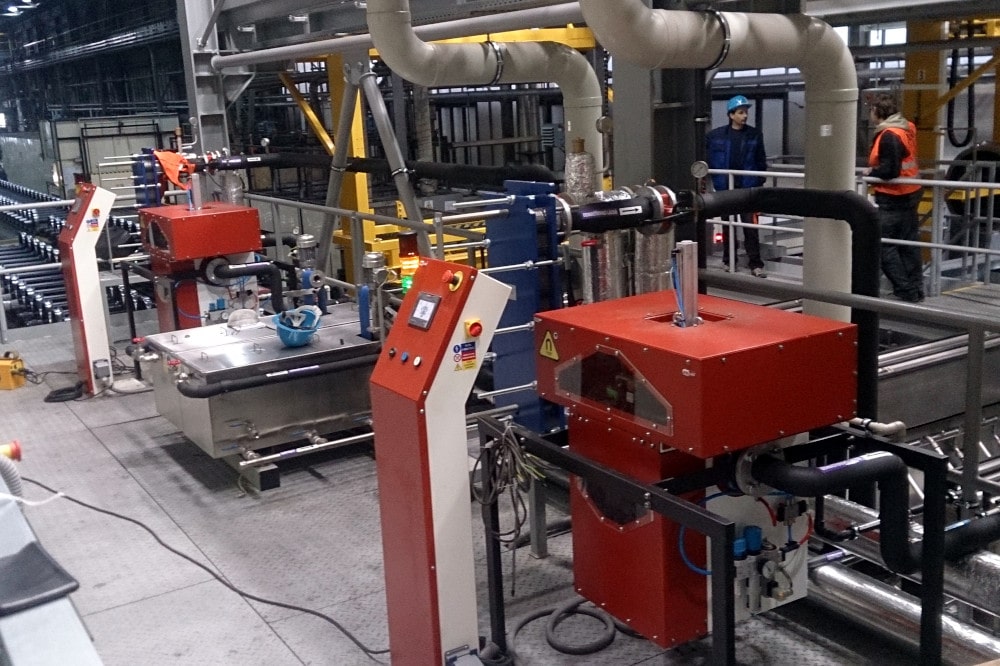

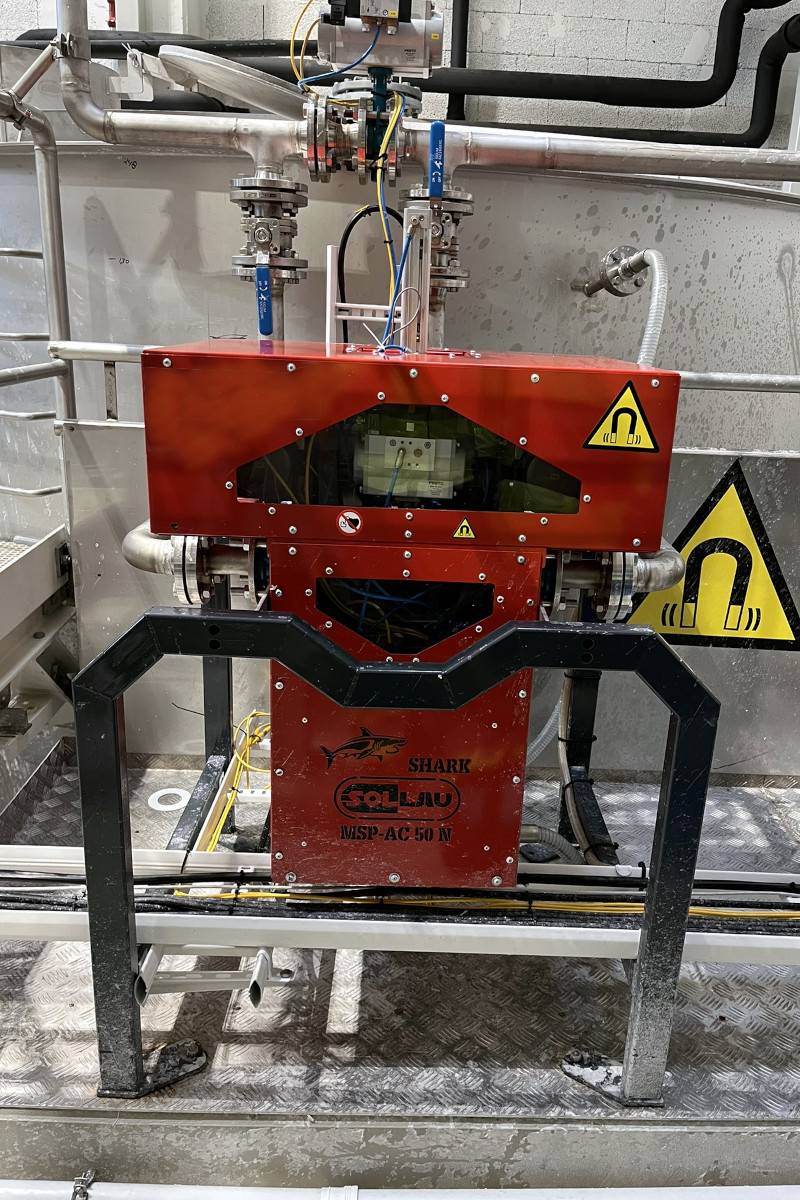

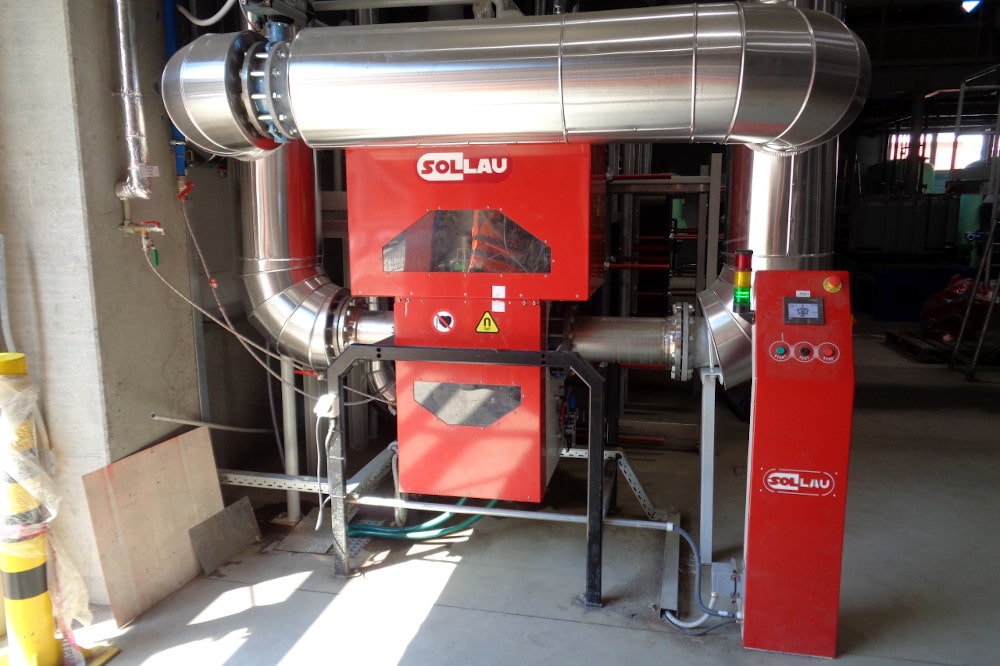

Modalități posibile de instalare a filtrelor magnetice automate MSP-AC SHARK

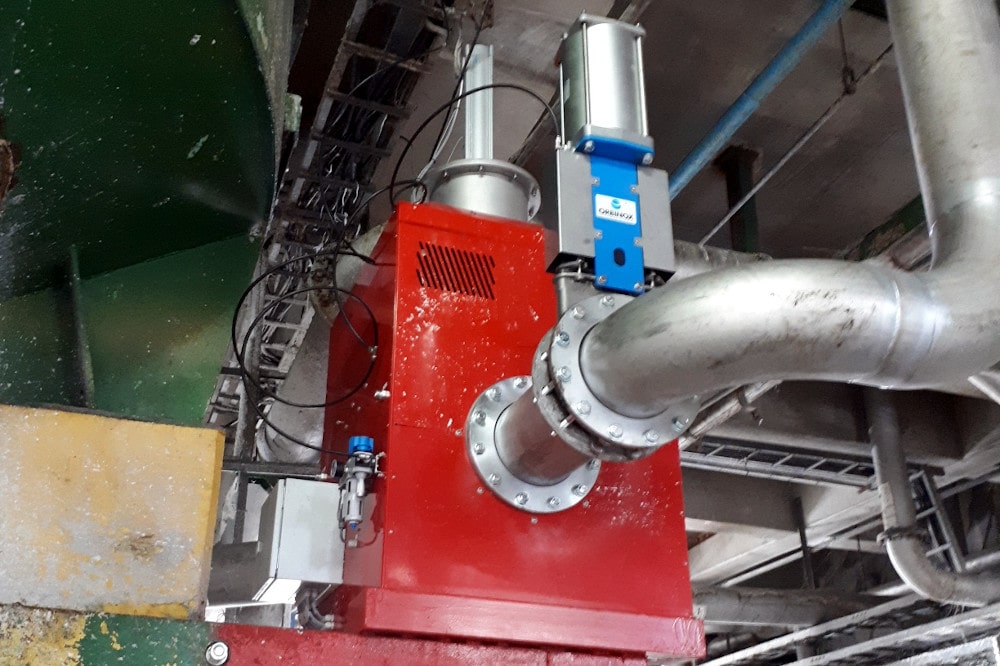

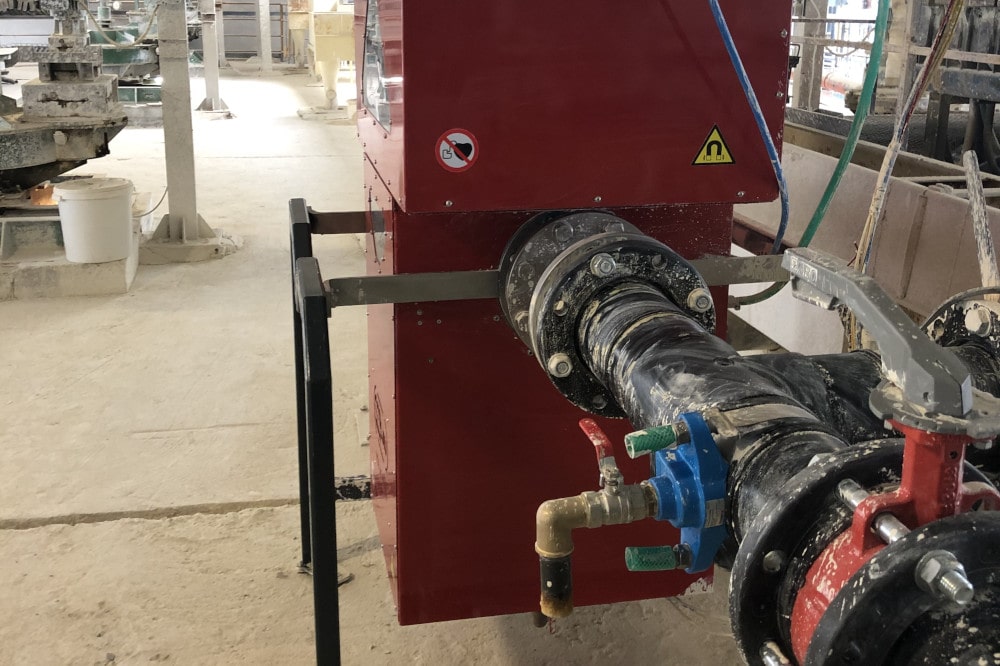

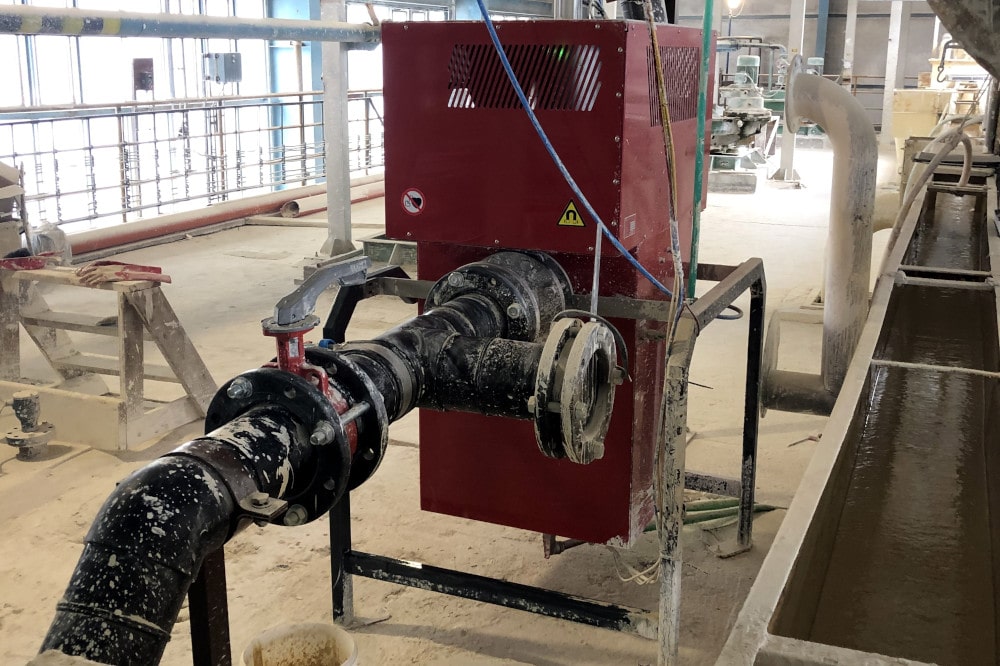

Separatoarele vor fi instalate în conducte. În momentul curățării separatorului, alimentarea către fluxul de produs care urmează a fi separat trebuie închisă. În operațiunile continue, unde fluxul de produs nu poate fi întrerupt, recomandăm instalarea unui separator într-un bypass al conductei. În funcție de gradul de contaminare a mediului, ar trebui utilizată una dintre cele 3 variante de instalare a unui separator magnetic în bypass-ul conductei (schema de instalare a separatorului de curgere automată tip MSP-AC SHARK).

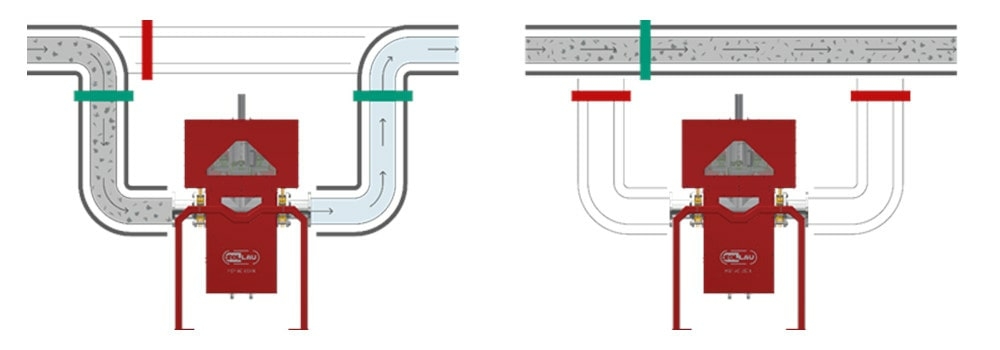

Varianta 1 - funcționare continuă, mediu ușor contaminat
Separatorul automat MSP-AC-SHARK, care captează impuritățile feromagnetice, este instalat în bypass-ul conductei. În timpul ciclului de curățare, mediul separat curge printr-o conductă care nu este echipată cu un separator magnetic. Astfel, mediul (fluxul de produs) nu este curățat în această perioadă.
- +: preț mai mic
- +: potrivit pentru medii ușor contaminate
- -: în momentul curățării separatorului, fluxul de produs NU VA FI TRATAT (CURĂȚAT)

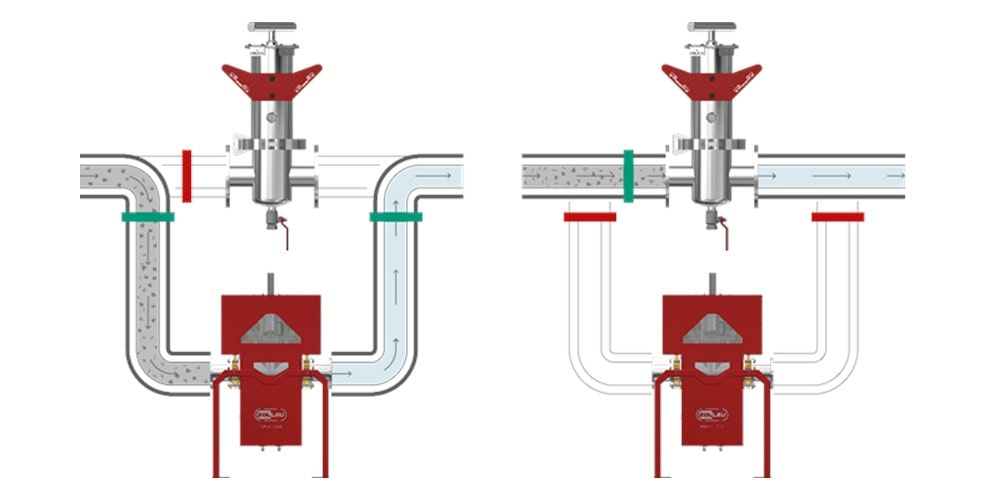

Varianta 2 - funcționare continuă, produs mediu contaminat
Filtrul magnetic automatizat MSP-AC-SHARK, care captează impuritățile feromagnetice, este instalat în bypass-ul conductei. În timpul ciclului de curățare, mediul separat curge printr-o conductă echipată cu capcană magnetică MSP-MC – PIRANHA. Mediul (fluxul de produs) este separat și în timpul curățării.
- +: separare continuă
- +: adecvat pentru produs mediu contaminat
- -: în ceea ce privește un mediu puternic contaminat, separatorul MSP-MC poate fi în scurt timp obturat cu impurități feromagnetice, reducând eficiența acestuia.

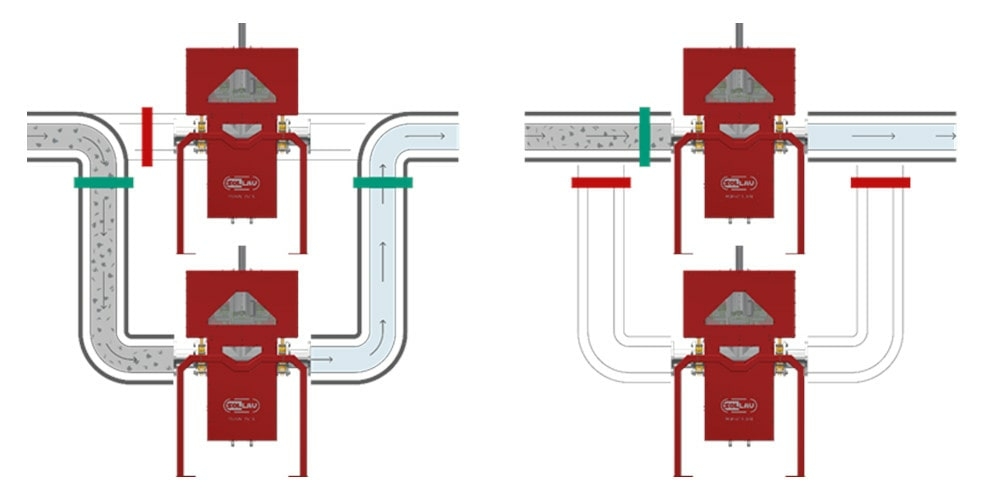

Varianta 3 - funcționare continuă, mediu puternic contaminat
Filtrul magnetic cu auto-curățare MSP-AC-SHARK, care captează impuritățile feromagnetice, va fi instalat în bypass-ul conductei. În timpul ciclului de curățare, mediul separat curge printr-o conductă echipată cu un alt separator magnetic tip MSP-AC-SHARK. Mediul este separat și în timpul curățării, cu aceeași calitate ca și în cazul separatorului primar.
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5

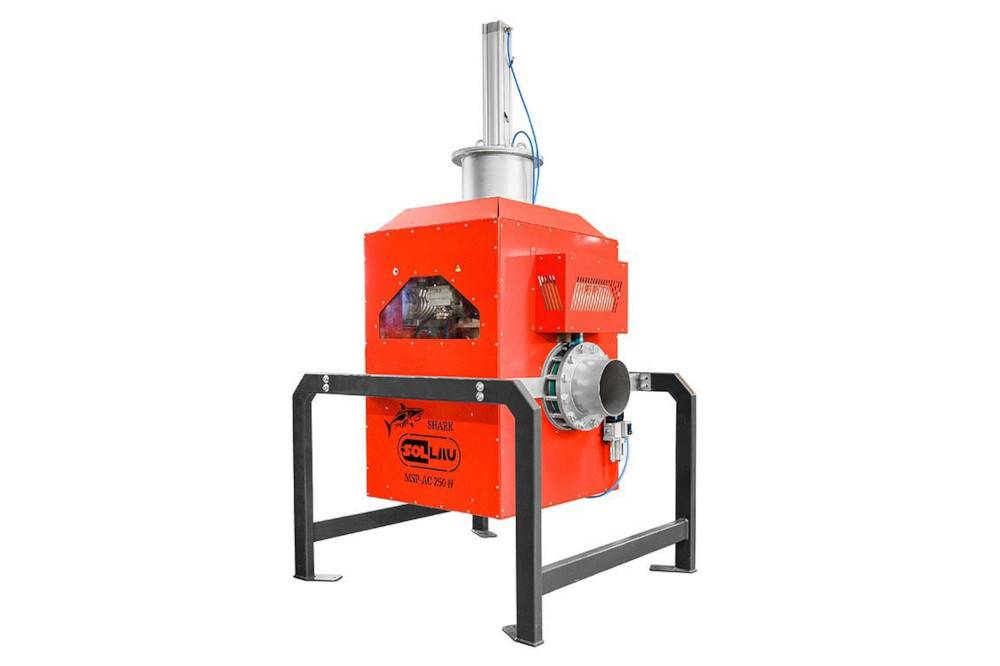

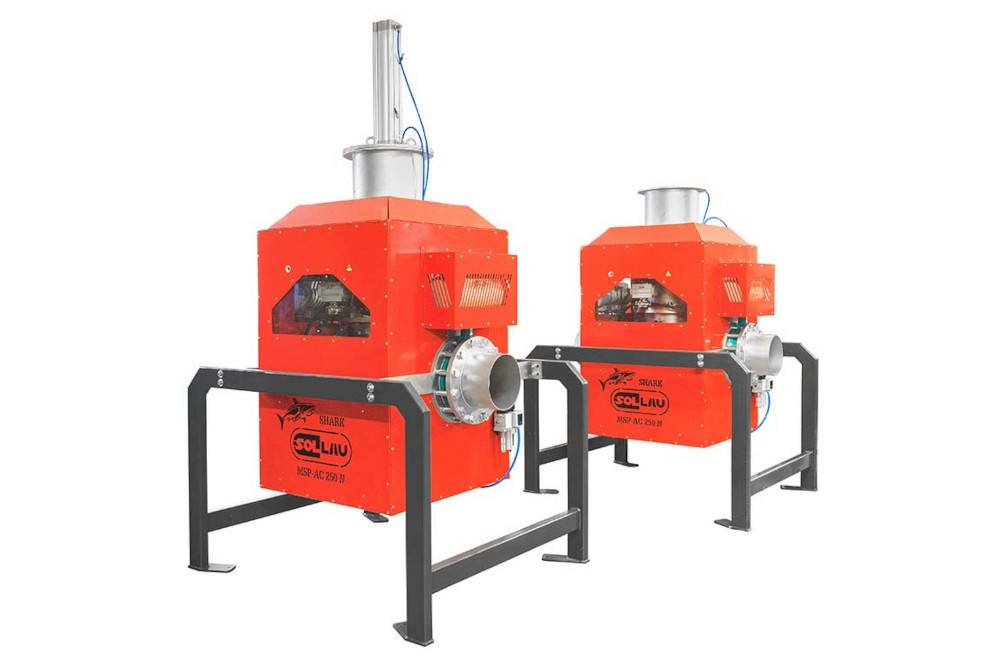

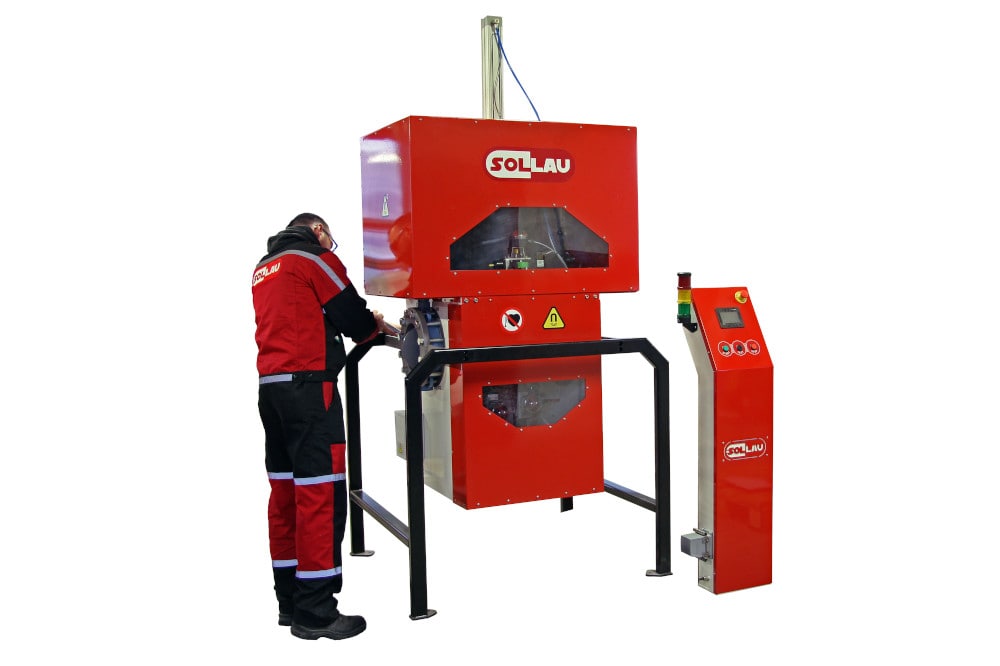

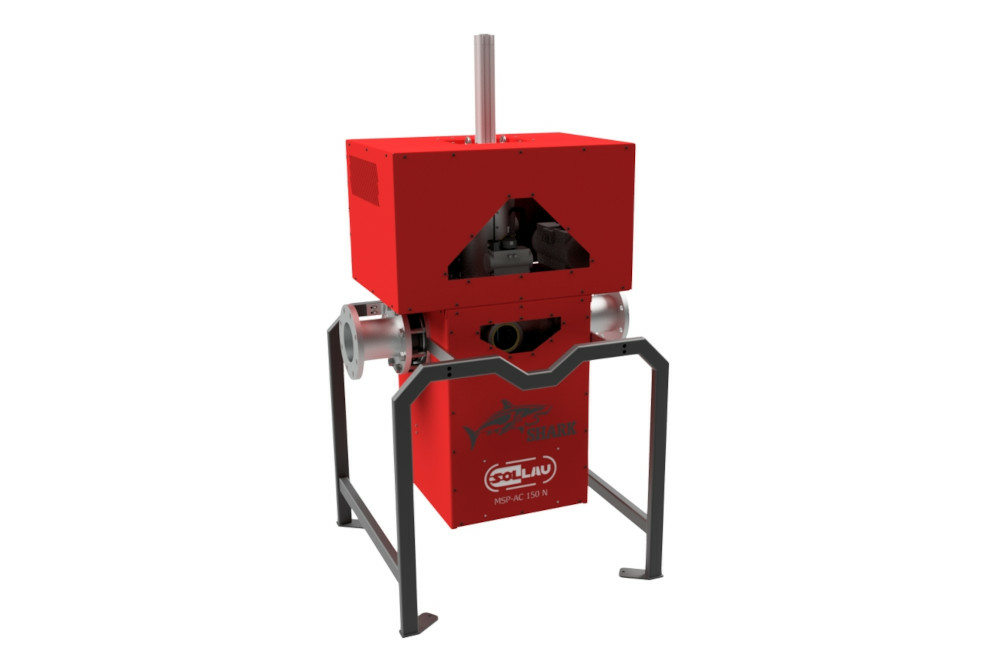

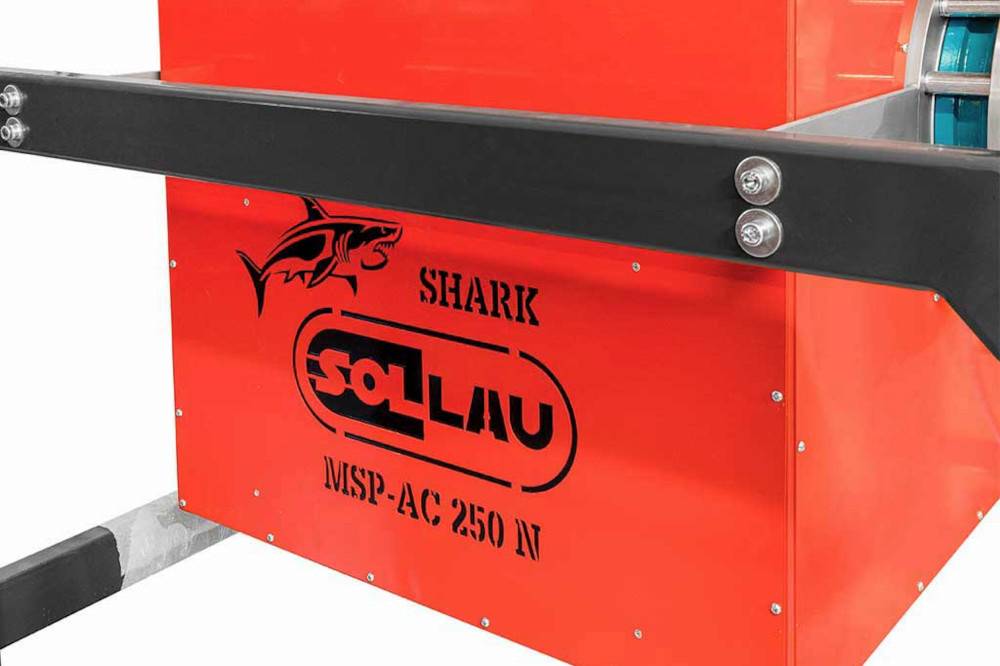

MSP-AC SHARK
- Forță ridicată de atracție (pana la 176 N)
- Eficiență ridicată (până la 15 tuburi magnetice)
- Tuburi magnetice cu un diametru de 32 mm
- Un sistem de control proiectat de AMIT, componente pneumatice de către FESTO
- Gamă largă de accesorii opționale (telecomandă, inspecție vizuală, contor debit, etc.)

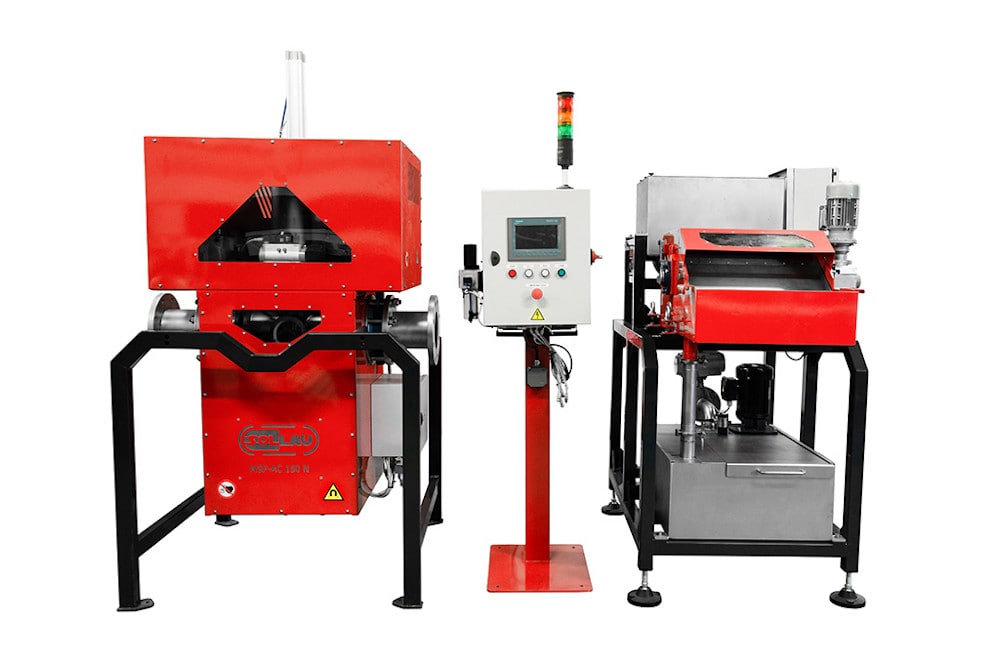

- Separare în două etape - adăugarea unui recipient de separare este posibilă
Echipamentele utilizate pentru separarea automată
- Elemente pneumatice FESTO
- Sistem de control proiectat de AMIT
- Ecranul color tactil de control
- Semnalare optică a ciclului de curățare și a pauzelor
- În plus, un număr de echipamente suplimentare (debit-metru, monitorizarea presiunii de intrare a produsului separat, geam pentru inspecție vizuală,...)
- Posibilitatea controlului de la distanță
- Alte echipamente suplimentare

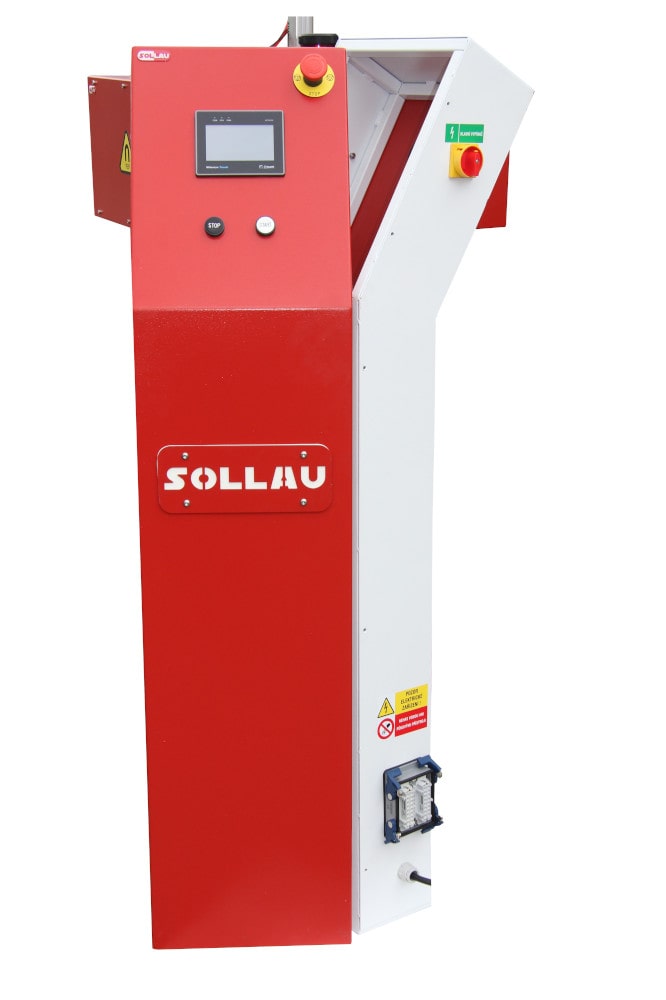

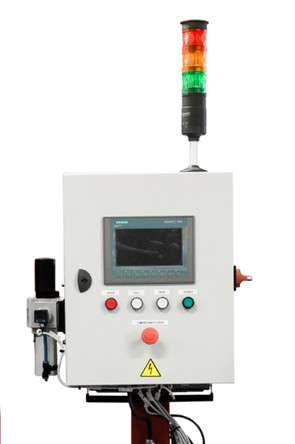

Ecranul color tactil cu LED-uri permite
- Controlul complet al separatorului asupra funcțiilor START / STOP / TEST
- Controlul dispozitivelor conectate - de exemplu, container de separare
- Setarea intervalului de curățare
- Executarea ciclului de curățare de testare
- Setarea timpilor pașilor individuali de curățare (clătire, descărcare material tratat, suflarea tuburilor cu aer comprimat,...)
- Eroare în raportarea statisticilor
- Câteva alte funcționalități
| Model | Diametru de conectare (mm) | Diametru de conectare (EN) |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | afișare PDF |
| MSP-AC 100 N SHARK | 100 | afișare PDF |
| MSP-AC 150 N SHARK | 150 | afișare PDF |
| MSP-AC 200 N SHARK | 200 | afișare PDF |
| MSP-AC 250 N SHARK | 250 | afișare PDF |
Producem separatoare magnetice în aceste trei niveluri de inducție magnetică
În ce ramuri industriale poate fi folosit separatorul magnetic automatizat?
Filtrul magnetic cu auto-curățare tip MSP-AC pentru transportul mediului prin conducte este conceput pentru a face față contaminării severe în locații incomode și poate fi integrat într-o linie de producție complet automatizată, ceea ce asigură o eficiență ridicată a procesului de producție. Filtrul magnetic tip MSP-AC proiectat pentru transportul produselor prin conducte (cu funcție de curățare automată) își găsește utilizarea în industriile de zahăr, alimentară, farmaceutică, chimică și ceramică.
