Separatoare magnetice permanente cu mai multe role VMSV
Separatorul rolă cu pământuri rare echipat cu role magnetice extrem de puternice servește la o separare continuă și automată chiar dacă particulele sunt foarte mici și ușor magnetice (de ex. oțel inoxidabil magnetic sau de asemenea anumite tipuri de minerale paramagnetice).
Designul separatorului magnetic de mare intensitate
Acest sistem extraordinar de puternic DHIMS constă fie dintr-un alimentator vibrant (pentru versiunea VMSV) sau o rolă alimentatoare (pentru versiunea VMSV EKO) și din câteva perechi de role poziționate una deasupra celeilalte. O rolă din această pereche este întotdeauna una conducătoare – magnetică (o oferim de asemenea și în versiunea având control al vitezei de rotație în funcție de tipul de material de curățat și condițiile de lucru) iar cea ne-magnetică este cea condusă. Aceste perechi de role sunt conectate mutual una la cealaltă cu o curea foarte subțire, însă extrem de rezistentă, din kevlar sau sticlă-teflon (disponibilă și într-o varianta neaderentă).
Cum funcționează separatorul magnetic de înaltă intensitate?

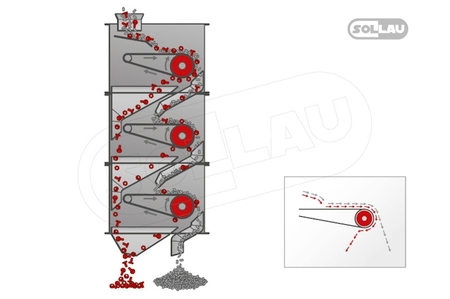

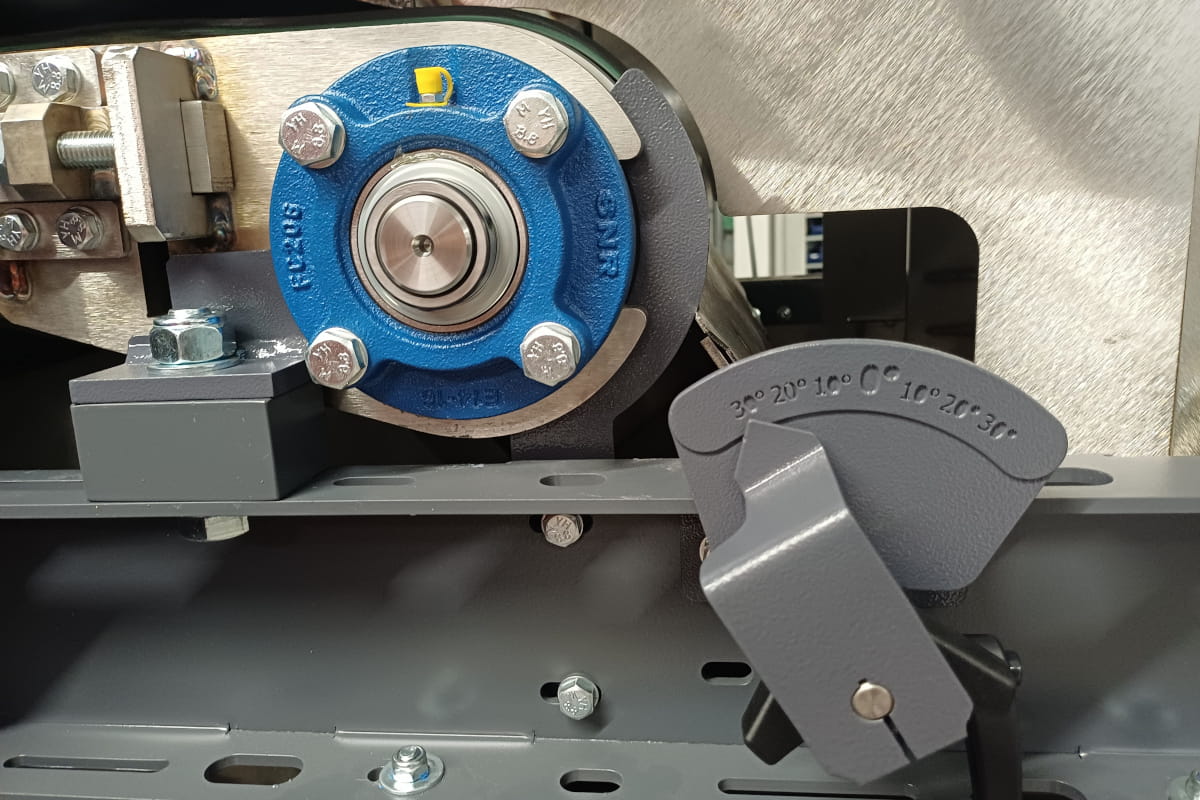

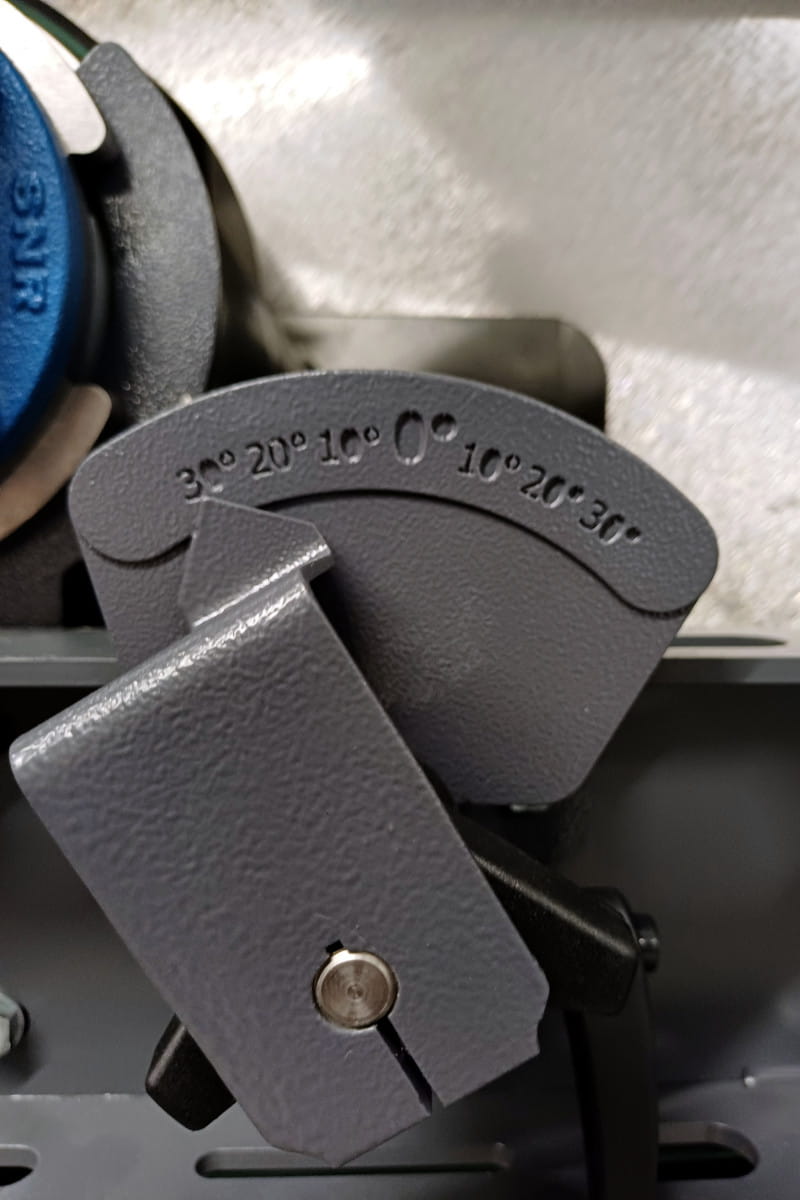

După eliberarea materialului cu ajutorul unui alimentator vibrant (sau o rola vibrantă), materialul cade pe banda separatorului în trepte, în timp ce impuritățile magnetice sunt captate cu ajutorul câmpului magnetic al rolei și aduse în spatele axei magnetice în zona de descărcare. Materialul curățat (de ex. particule non-magnetice) va cădea datorită gravitației pe altă bandă transportoare situată dedesubt. Aici procesul de separare va fi repetat în același mod (poziția distribuitorului de flux pentru un material magnetic și non-magnetic este reglabilă unghiular și axial). Câmpul magnetic al separatorului magnetic cu pământ rar uscat de înaltă intensitate atinge înălțimea maximă c. 10 mm și, prin urmare, se recomandă să nu se depășească înălțimea materialului transportat pe bandă mai mult de 5 mm (recomandăm înălțimea de 2 mm pentru a se atinge cea mai înaltă eficienţă).
Alimentatorul vibrant cu un buncăr de alimentare integrat este partea neseparabilă a separatorului de mare intensitate. Dimensiunile buncărului de umplere corespund exact cu lățimea benzii transportoare. Prin intermediul regulatorului de vibrații (la VMSV EKO) este posibilă presetarea unei dozări optime pe bandă transportoare. Separatorul magnetic de înaltă intensitate este de asemenea echipat cu senzori inteligenți, asigurând siguranță și bună funcționare. La deschiderea oricărui port de inspecție în timpul funcționării, echipamentul se oprește imediat automat.
Înălțimea maximă a nivelului materialului din separator va fi verificată cu un senzor de umplere (pentru a preveni blocarea separatorului de către impurități deja separate în cazul blocării sau umplerii orificiului de descărcare cu particule metalice deja separate). Separatorul magnetic de înaltă eficientă VMSV este echipat cu un dispozitiv pentru reglarea simplă a tensiunii optime a benzii transportoare. În plus, fiecare motor al rolei de propulsie (la VMSV) dispune de viteză variabilă, astfel încât este posibilă reglarea mișcării sale în funcție de o nevoie imediată separată la fiecare bandă.
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Utilizarea separatorului magnetic
Separatorul magnetic permanent în trepte echipat cu role magnetice extrem de puternice este determinant pentru cei mai exigenți clienți, atunci când este necesară separarea celor mai fine impurități feromagnetice. (În cazul folosirii intense ale benzilor transportoare din kevlar sau sticlă-teflon, mărimea maximă a particulelor ce vin în contact cu separatorul nu trebuie să depășească 5 mm. Altfel spus, particulele mai mari pot deteriora foarte repede banda transportoare. De aceea, când se separă fracții mai mari de contaminanți metalici, se pot folosi de ex. benzi transportoare mai groase sau se poate instala un tambur magnetic în față separatorului în trepte. Totuși, o bandă transportoare mai groasă, conduce la diminuarea eficienței magnetice al acestui separator special).
Datorită calității materialelor utilizate la producerea rolei magnetice (combinație de magneți foarte puternici NdFeB cu șaibe speciale din oțel special și bandă transportoare foarte subțire dar extrem de durabilă din kevlar sau sticlă-teflon) acest separator de calitate este capabil să atingă o inducție magnetică de până la 21,000 Gauss. Aceasta este o valoare care a putut fi obținută numai cu ajutorul separatoarelor electromagnetice.
Pe de altă parte, este necesar să se țină cont de faptul că valoarea obținută pentru inducția magnetică nu este la fel de importantă ca și densitatea polilor magnetici, deoarece VMSV este utilizat adesea pentru a capta particulele feromagnetice mici. Dacă distanțele între polii magnetici sunt prea mari (pentru a atinge inducția magnetică maximă), câmpul magnetic foarte puternic generat astfel nu poate fi folosit pentru a capta impuritățile mici – întrucât acestea ar alunecă între polii magnetici. Prin urmare, în combinație cu o polarizare foarte densă valoarea optimă a inducției magnetice pe suprafața rolei variază aprox. 11,000 Gauss (pentru o captură maximă chiar și a particulelor feromagnetice foarte mici).
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5
Producem acest filtru magnetic de înaltă intensitate în două variante: o varianta standard și într-o varianta economică, pentru a satisface nevoile și cerințele clienților într-un spectru cât mai larg. Clienților noștri le este garantată obținerea produsului în acei parametri, corespunzător exact nevoilor lor și faptul că nu vor plăti o valoare în plus în zadar, nu neapărat pentru utilizarea lor efectivă.

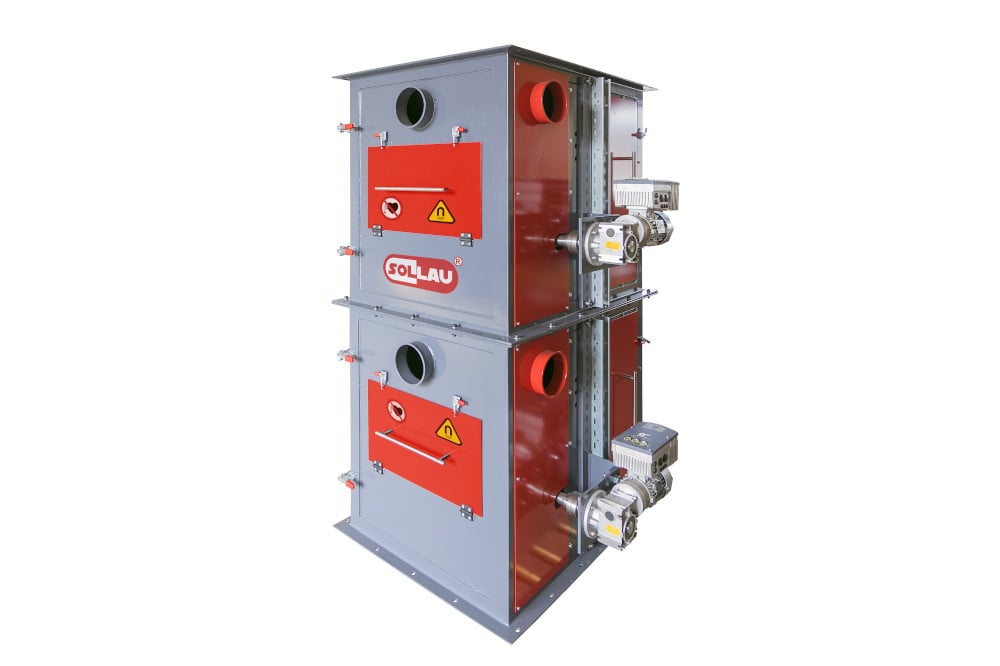

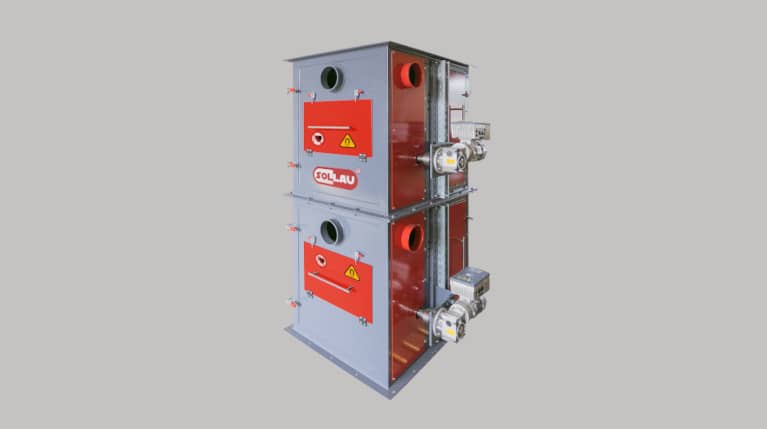

VMSV
- Ajustare ușoară a tensiunii benzii transportoare
- Fiecare motor este echipat cu un convertizor de turație (= viteza fiecărei benzi transportoare poate fi setată individual)
- Orificii pentru inspecție și service
- Diametrul rolelor cu pământuri rare: 300 mm
- Certificare ATEX
Această serie standard este destinată celor mai exigente utilizări. Avantajul acestei serii este aranjamentul lor modular. Într-un modul separator, există o pereche de role (o rola din pereche este întotdeauna motoare și una este condusă).
Aceste perechi de role sunt conectate reciproc una de altă printr-o bandă transportoare. Datorită construcției modulare, conform necesarului, este posibil să se adauge module separate. Astfel, se poate obține o puritate finală extrem de înaltă, prin adăugarea a până la 5 trepte de separare. În plus, datorită diametrelor mari ale rolelor magnetice, materialul este în contact cu câmpul magnetic pentru o perioada mai lungă, care de asemenea are o influență pozitivă asupra ambelor aspecte, eficiență în separare și capacitatea echipamentului.
Versiunea standard VMSV este rezultatul câtorva ani de cercetare în domeniul aplicațiilor magnetice extrem de solicitante iar răspunsurile clienților referitoare la acest produs pot fi considerate pozitive. Pe de altă parte, un mai mare diametru al rolelor și aranjarea modulară conduc din păcate la o înălțime totală mai mare pentru această varianta specială (din cauza acestui aspect, instalarea separatorului în clădiri având înălțime mică poate fi dificilă). Clientul trebuie să ia în considerare prețuri mai mari de achiziție pentru acest echipament mai complex precum și alte cheltuieli pentru structura aferentă operațiilor de mentenanța, a scărilor aferente precum și fixarea corespunzătoare a întregului echipament.
| Model | Dimensiunea alimentarii/evacuarii (mm) | Fișă tehnică (EN) |
|---|---|---|
| VMSV 1/500 | 1140 x 890 | afișare PDF |
| VMSV 1/1000 | 1140 x 1390 | afișare PDF |
| VMSV 4/500 | 800 x 600 | afișare PDF |
| VMSV 4/1000 | 1300 x 900 | afișare PDF |

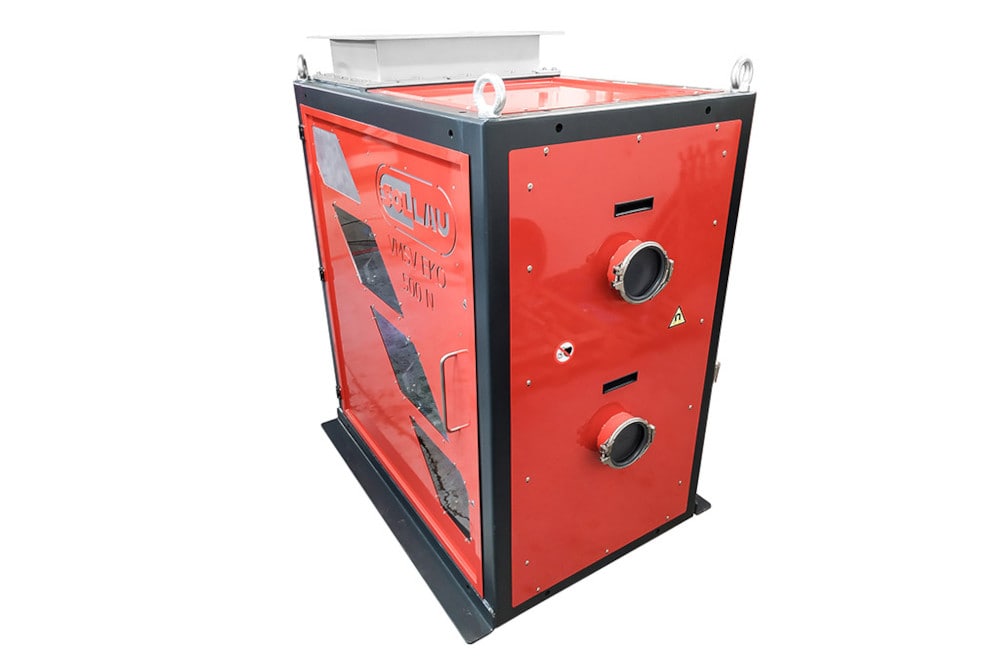

VMSV EKO
- Rolă alimentatoare cu un controller de viteză
- Fiecare motor este echipat cu un convertizor de turație (= viteza fiecărei benzi transportoare poate fi setată individual)
- Versiune compactă (de obicei include trei role pământ rar)
- Versiune de buget (raport preț atractiv/performanțe)
- Orificii pentru inspecție și service
- Diametrul rolelor pământ rar: 150 mm
- Certificare ATEX

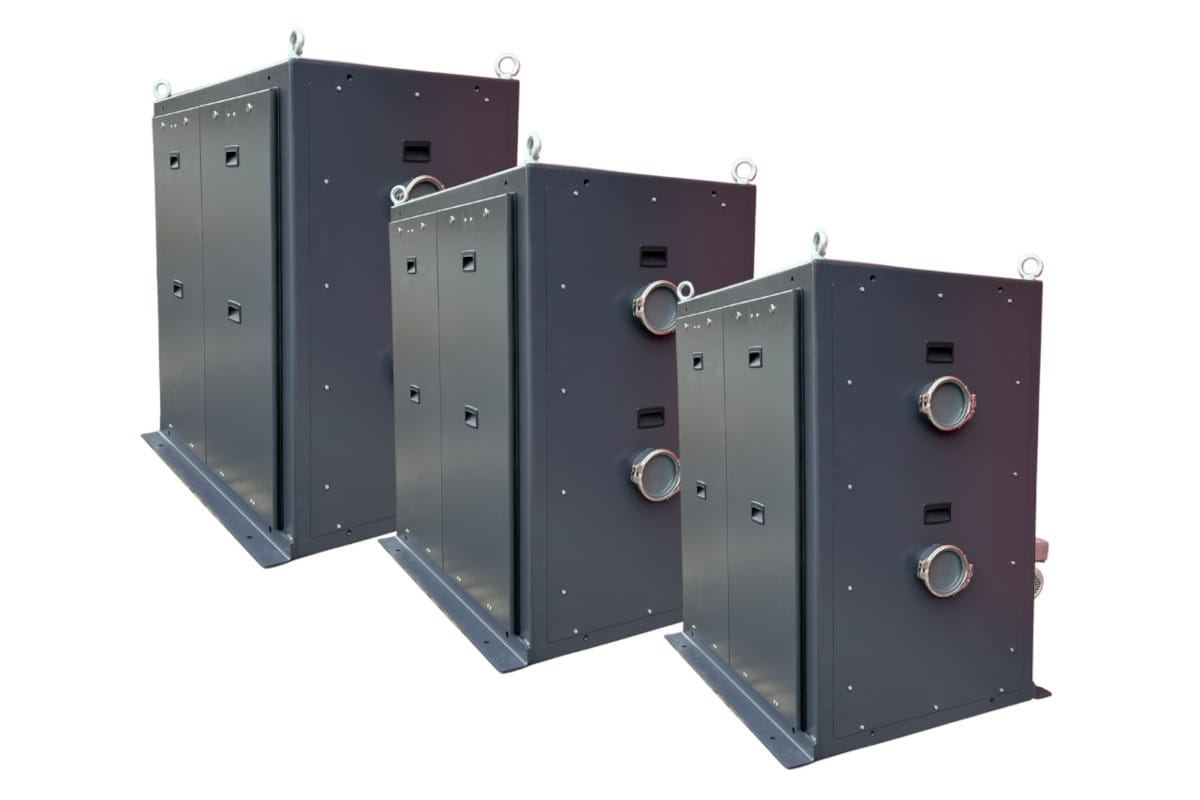

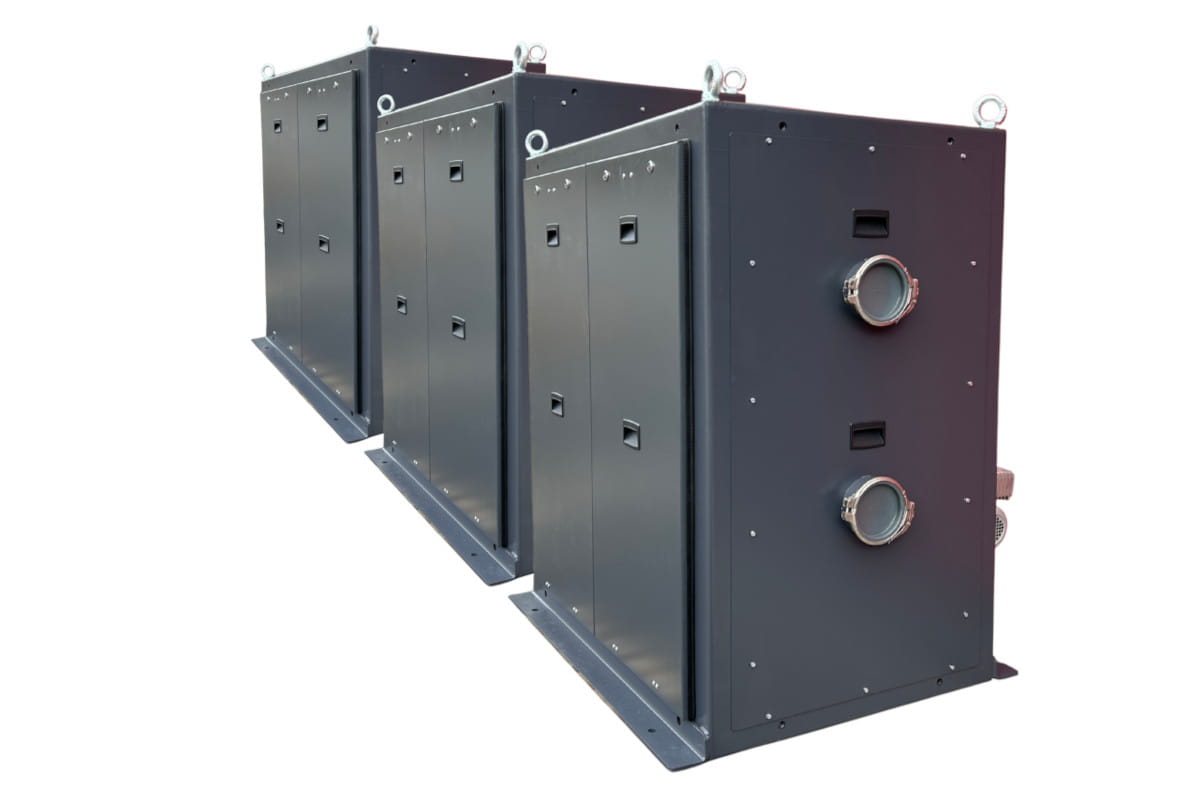

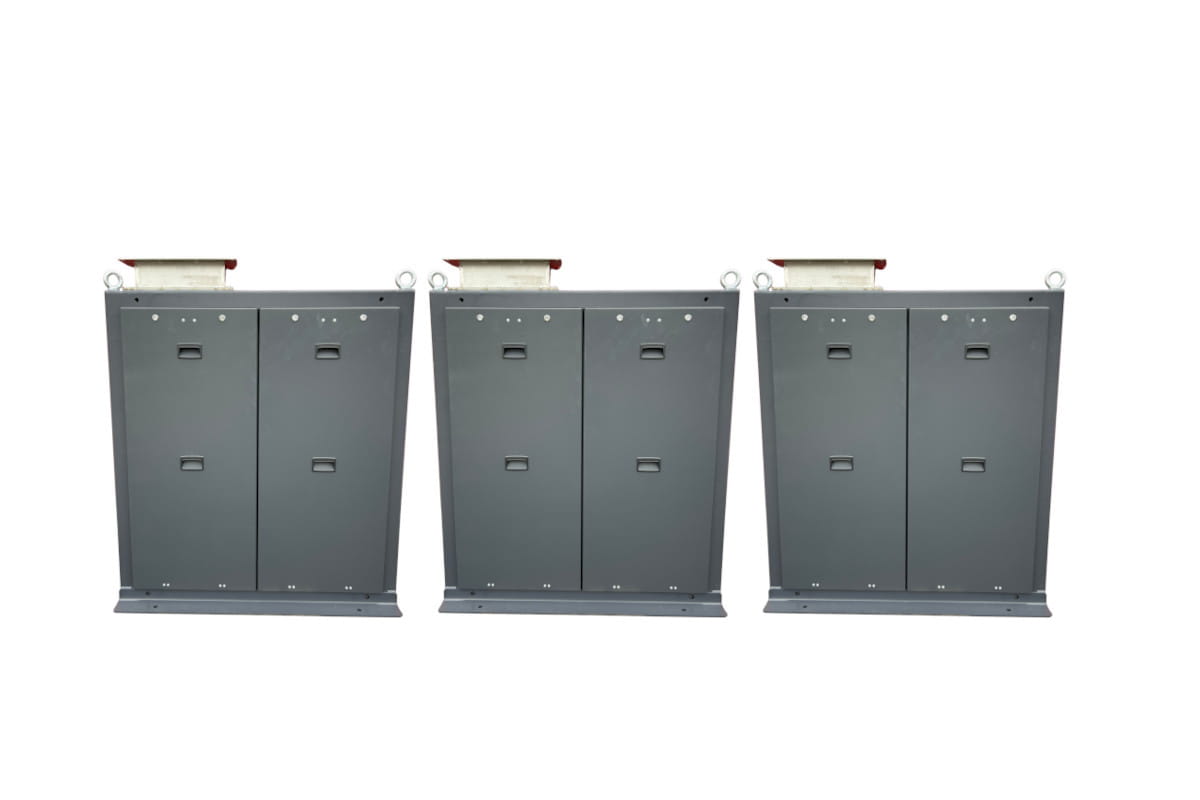

Varianta economică VMSV va permite utilizarea caracteristicilor excepționale ale rolei magnetice multi-trepte, de asemenea pentru acei clienți, care altfel nu ar putea folosi versiunea standard din motive de spațiu, financiare sau de timp.

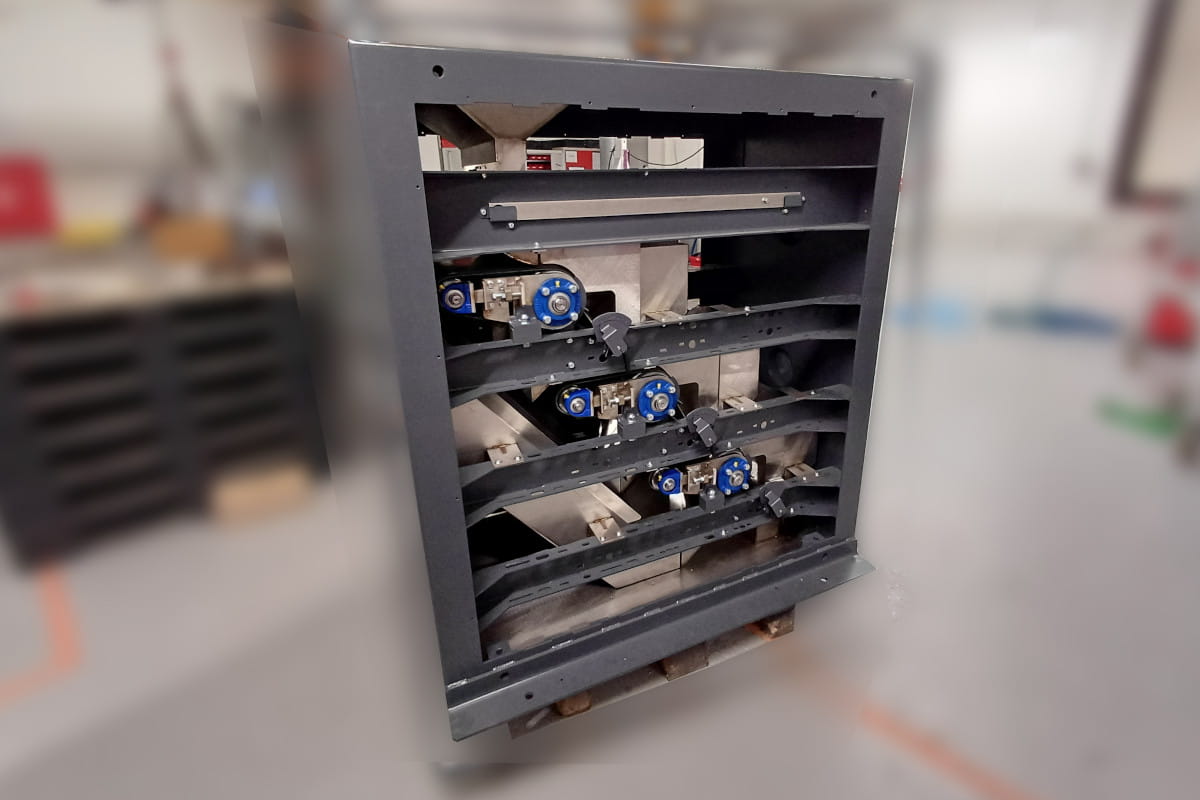

Varianta VMSV EKO constă în trei perechi de role (există o rolă motoare în fiecare pereche și una condusă; aceste perechi de role sunt conectate reciproc una cu cealaltă printr-o bandă transportoare). În această situație, perechile de role sunt aranjate în jos (în cascadă) și poziționate împreuna într-o cutie.
În ceea ce privește versiunea EKO, o rolă alimentatoare a înlocuit alimentatorul vibrant; diametrele rolelor magnetice și numărul lor a fost redus la maxim trei. Materialul este în contact cu câmpul magnetic pentru o mai scurtă perioada de timp și astfel eficiența separatorului magnetic este ușor mai scăzută.
Pe de altă parte, înălțimea totală a separatorului a fost redusă substanțial prin acest aranjament. Greutatea separatorului și, de asemenea, dimensiunile generale au fost reduse considerabil (dispozitivul poate fi astfel considerat ca unul mobil). Prin urmare, o construcție suplimentară costisitoare și consumatoare de timp nu este necesară ceea ce conduce de asemenea la o scădere substanțială a prețului de vânzare.
| Model | Dimensiunea alimentarii/evacuarii (mm) | Fișă tehnică (EN) |
|---|---|---|
| VMSV EKO 500 N | 500 x 400 | afișare PDF |
| VMSV EKO 1000 N | 1000 x 900 | afișare PDF |
| VMSV EKO 1500 N | 1500 x 1400 | afișare PDF |
În ce domenii industriale se poate folosi separatorul magnetic de înaltă performanță?
Separatorul magnetic de înaltă performanță pământuri rare este utilizat în special în industria alimentară (de ex. tratamentul final secundar al cărnii și metalului provenit de la mașinile de procesare sau sare din minele de sare) și cea farmaceutică, la reciclarea deșeurilor electrice și electronice (de ex. eliminarea elementelor de oțel inoxidabil ușor magnetice), în turnătorii (purificarea diverselor sortimente de amestecuri de turnare), în industria sticlei și ceramicii (separarea elementelor magnetice nedorite din silicați și diverse sortimente de nisip pentru sticlă, argilă, calcar, lut).
În plus, separatorul magnetic de înaltă intensitate este utilizat în industria chimică (pentru curățarea pigmenților), atunci când se produc materiale refractare (purificarea lor și curățarea argilei solide abrazive etc.). De asemenea, atunci când extracția și prelucrarea resurselor minerale și a altor minerale (utilizarea clasică se regăsește în tratamentul feldspatului, manganului, pegmatitei, bauxitei, magnezitei, titanului, staurolitului, hematitei, baritului, argilei expandabile, potasiului, cuarțului, diamantelor, pământurilor rare, de exemplu, bor, aur, scandiu, minereu de fier, talc, zirconiu și multe altele.
