Avantajele filtrului magnetic MSP-S

  • Garanție 5-ani
  • Masă mică = manevrare ușoară
  • Magneți neodim cu inducție până la 13,500 G
  • Versiune de buget (raport preț atractiv/performanțe)
  • Varianta standard pentru presiune 10 bar
  • Captarea particulelor de Fe în mărime de la 1 micron
  • Curățare rapidă și ușoară
  • Posibilitate de schimbare a tijelor magnetice
  • Protecție dublu-strat a magneților

Separator magnetic de conductă MSP-S

Principiul general al funcției separatorului magnetic MSP-S

Capcanele magnetice (filtrele magnetice) sunt concepute pentru a separa particulele feromagnetice din materialele lichide transportate într-o conducta. Standard, separatorul magnetic de flux este prevăzut cu flanșe (alte tipuri de terminații sunt posibile la cerere), astfel încât să se integreze cu ușurință în conducte. Filtrul este conceput pentru o presiune de 6 - 10 bar (în funcție de diametrul conductei) – la cerere se poate fabrica având rezistență la presiuni și mai mari. De asemenea poate fi folosit pentru curățarea materialelor lichide transportate în conducte sub presiune.

Marele avantaj al capcanei magnetice este masa scăzută și manipularea corespunzătoare și curățarea ușoară. Mulțumită prețului avantajos, această aplicație este cea mai folosită și versatilă variantă de filtru magnetic pentru separarea particulelor feromagnetice din diverse lichide transportate prin conducte.

Acest filtru magnetic de conductă este folosit adesea pentru separarea particulelor feroase din lichide precum ciocolata, limonada, emulsii, uleiuri sau glazuri.

Magneții noștri de neodim de înaltă rezistență pot capta fier fin începând cu 1 μ! Standard, separatorul este echipat cu magneți cu o inducție magnetică de 9 500 G. Oferim opțional o variantă cu o inducție de 13 500 G. În cazul în care una dintre tijele magnetice separatoare este deteriorată, este posibil să se înlocuiască cu ușurință (nu este necesară o intervenție service externă).

Garanție 5 ani / 5 year warrantyGaranție SOLLAU 5 ani

Putem garanta calitatea separatoarelor noastre magnetice și de aceea le oferim o garanție de 5 ani! Separatoarele noastre magnetice sunt de încredere! Suntem un specialist în domeniul separării magnetice.

Beneficiile separatorului

  • Material fără particule feromagnetice
  • Recuperarea rapidă a investiției
  • Instalare și operare ușoară = o mai mare plăcere în a utiliza separatorul

Producem separatorul magnetic de conductă pentru diametre de la  80 la 200 mm în standard. Cu toate acestea, putem ajusta dimensiunile de conectare și modul de conectare (cuplaje pentru furtunuri de incendiu, flanșă, îmbinări cu șuruburi, conectori speciali etc.) în funcție de dorințele dumneavoastră.

Suntem producătorul acestor separatoare magnetice. Garantăm un design tehnic de top și un preț avantajos.


Garantujeme provedení testů do tří dnůGarantăm testele in trei zile!

Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!

Separatorul magnetic este compus din mai multe părți:

  1. Componenta magnetică
    • Miezul magnetic
    • Tuburile din oțel inoxidabil
  2. Corpul separatorului

Miezul magnetic constă din barele magnetice, plasate în tuburi de protecție din oțel inoxidabil. Datorită acestui sistem "tub în tub", barele magnetice sunt protejate, iar durata lor de viață este semnificativ extinsă. Acest lucru elimină, de asemenea, riscul desprinderii unei piese de magnet sau particule din placarea sa cu nichel, implicit contaminarea ulterioară a materialului curățat.

Filtrul magnetic este echipat cu bare magnetice formate din cei mai puternici magneți de neodim. Aceste bare magnetice creează un labirint ingenios astfel încât mediul de curățat să fie în contact cu mai multe bare magnetice. Datorită acestui labirint de curățare și a magneților de neodim aplicați, se asigură eficiența maximă a separatorului magnetic - poate captura impurități feromagnetice începând de la 1 µm!

Fixarea componentei magnetice la corpul separatorului este asigurată de o clemă rapidă. Acest lucru face separatorul foarte rapid și ușor de curățat.

De asemenea, există un mecanism de blocare a tijelor magnetice integrat în separatorul magnetic pentru conducte, care îl protejează împotriva unei curățări neintenționate. Acest lucru este adesea solicitat de auditori pentru a asigura siguranța procesului de curățare.

Cum poate fi curățat magnetul pentru conducte?

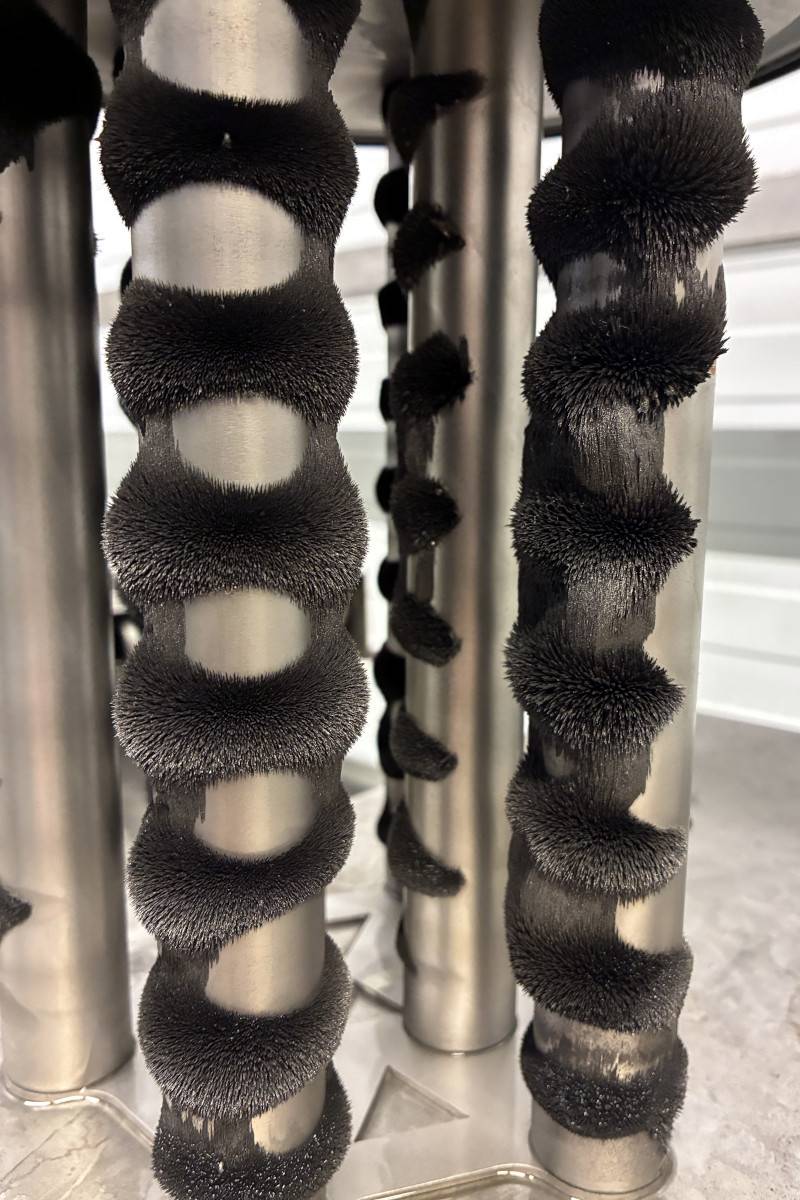

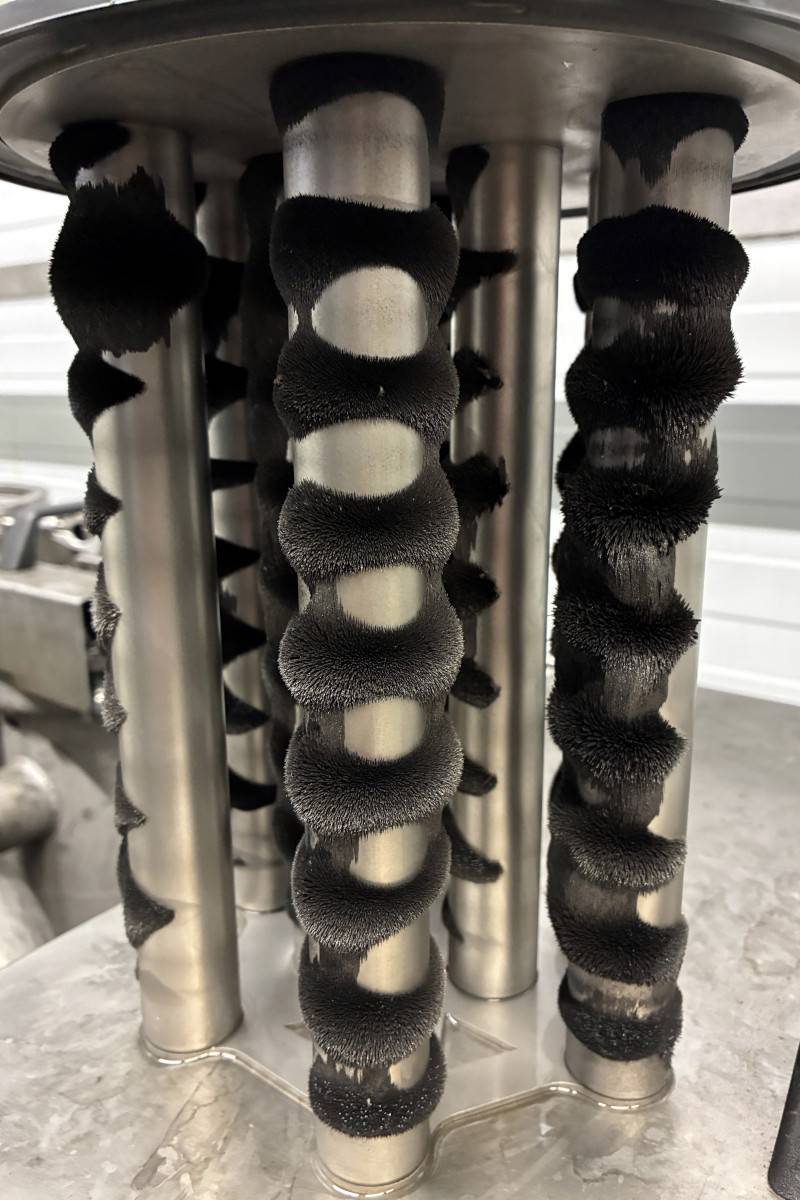

Particulele feromagnetice sunt capturate pe tije magnetice aflate în contact cu materialul separat. Curățarea magnetului cu bare este foarte ușoară și rapidă. Se realizează în câțiva pași:

  1. Eliberați clema rapidă
  2. Scoateți componenta magnetică din corpul separatorului
  3. Scoateți miezurile magnetice din tuburile de protecție din oțel inoxidabil (particulele metalice cad)
  4. Asamblați în ordine inversă

Certifikát TESYDOSOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!

Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5

Înlocuirea barelor magnetice MSP-SÎnlocuirea barelor magnetice

Designul capcanei magnetice permite înlocuirea ușoară a barelor magnetice (deteriorate, de exemplu, prin manipulare necorespunzătoare). Această înlocuire este foarte simplă - trebuie doar să slăbiți un șurub și să înlocuiți bara. Prin urmare, nu este necesară intervenția din partea producătorului.

Oferim separatorul MSP-S cu trei finisaje de suprafață diferite:

  • sablate cu nisip(Ra 1,6 μm)
  • lustruite intern (Ra 0,14 μm)
  • complet lustruite (Ra 0,14 μm)

MSP-S OCTOPUS

Separator magnetic de conductă  MSP-S OCTOPUS

  • Greutate redusă = manipulare uşoară
  • 9 500 G la punctul de contact cu materialul care urmează să fie curățat
  • Opţional – 13 500 G
  • Rezistenţă la presiune de până la 10 bar
  • Forță ridicată de retragere
  • Închidere integrată a tijei magnetice

Este conceput pentru a separa contaminanții magnetici de fier dintr-un flux rapid (până la 25 m/s) de lichide sau substanțe uscate cu proprietăți bune de curgere.

ModelDiametru alimentare/evacuare (mm)Fișă tehnică (EN)
MSP-S 50 N OCTOPUS 50 afișare PDF
MSP-S 65 N OCTOPUS 66 afișare PDF
MSP-S 80 N OCTOPUS 80 afișare PDF
MSP-S 100 N OCTOPUS 100 afișare PDF
MSP-S 125 N OCTOPUS 125 afișare PDF
MSP-S 150 N OCTOPUS 150 afișare PDF
MSP-S 200 N OCTOPUS 200 afișare PDF

Separatoare magnetice în stoc

Unele produse din această familie de modele sunt disponibile pentru achiziție imediată. Extindem constant oferta noastră de separatoare magnetice în stoc pentru a le putea livra imediat. Vă rugăm să contactați dealerul nostru pentru a afla disponibilitatea lor actuală.

MSP-VT CRAB

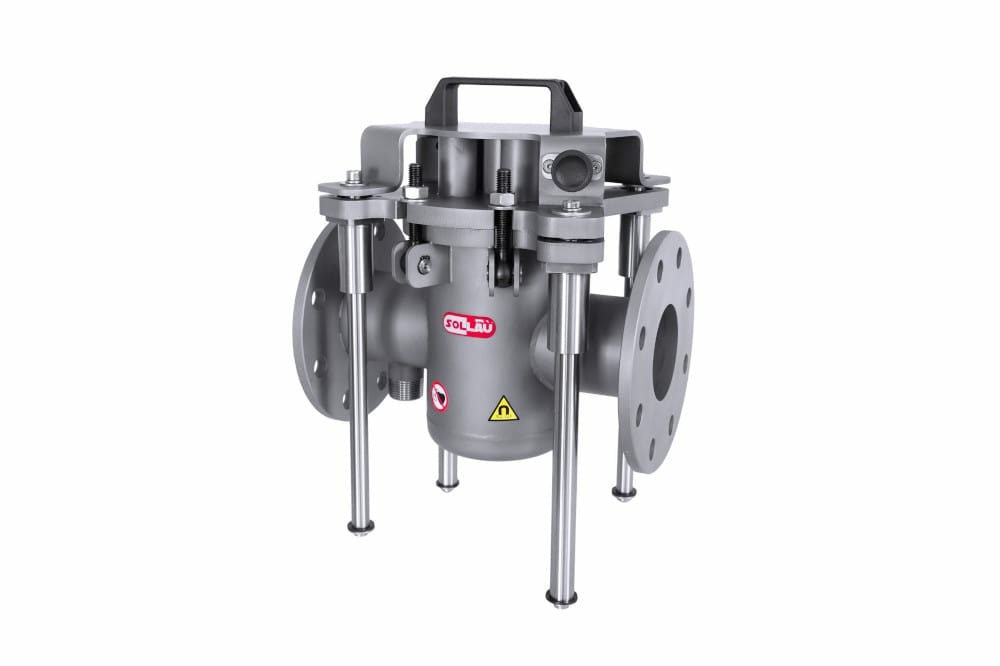

Separator magnetic de conductă MSP-VT CRAB cu tije de ghidare

  • Sistem de curățare simplu și sigur
  • Închidere integrată a tuburilor magnetice
  • Design rezistent din oțel inoxidabil (simplu sau cu manta dubla)
  • Rezistență la presiune de până la 6 bar
  • 13,500 Gauss pe nucleu și până la 9500 Gauss de pe coajă

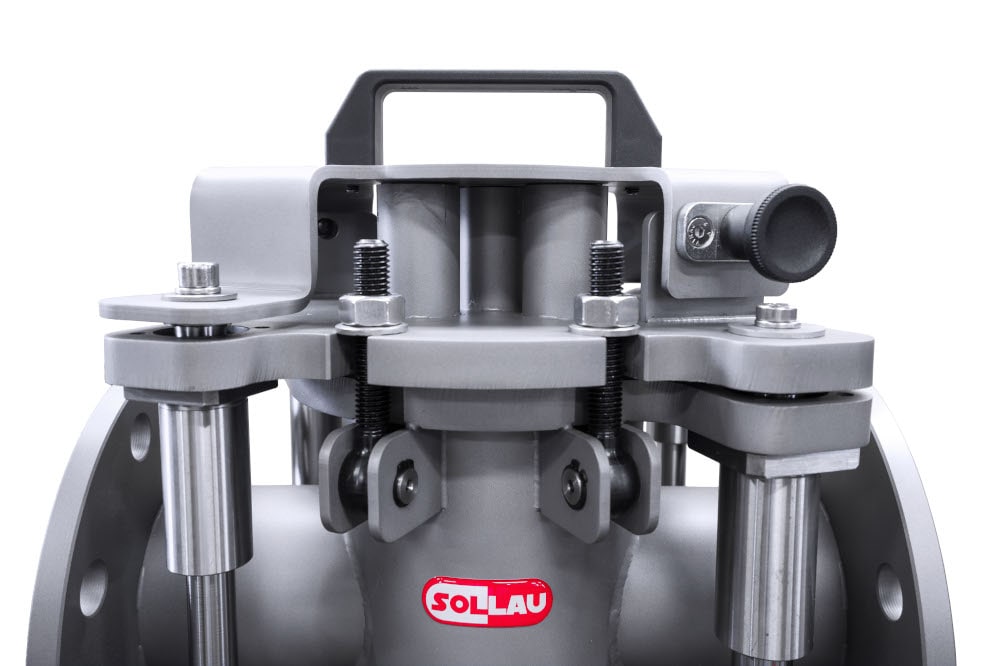

Acest tip de separator magnetic este conceput pentru utilizare în conducte verticale de diametre mai mari. Astfel, servește ca o alternativă la separatoarele MSP-S și MSP-MC, unde curățarea ar putea fi problematică din cauza greutății unităților magnetice. Prin urmare, am echipat separatorul cu tije de ghidare care conectează ferm ansamblul magnetic la corpul separatorului.

Cum este curățat separatorul magnetic?

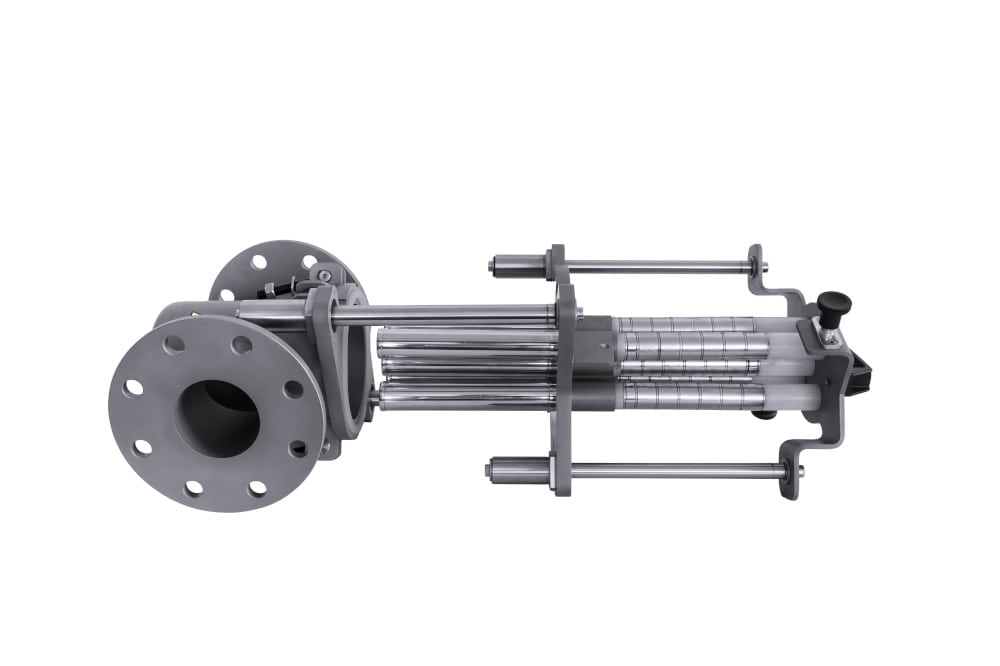

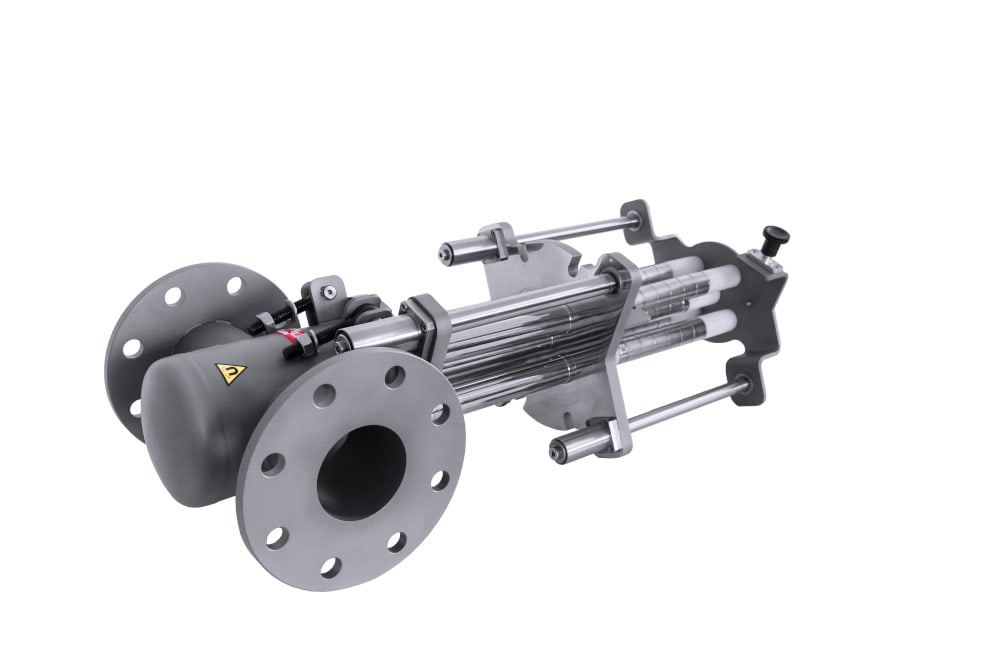

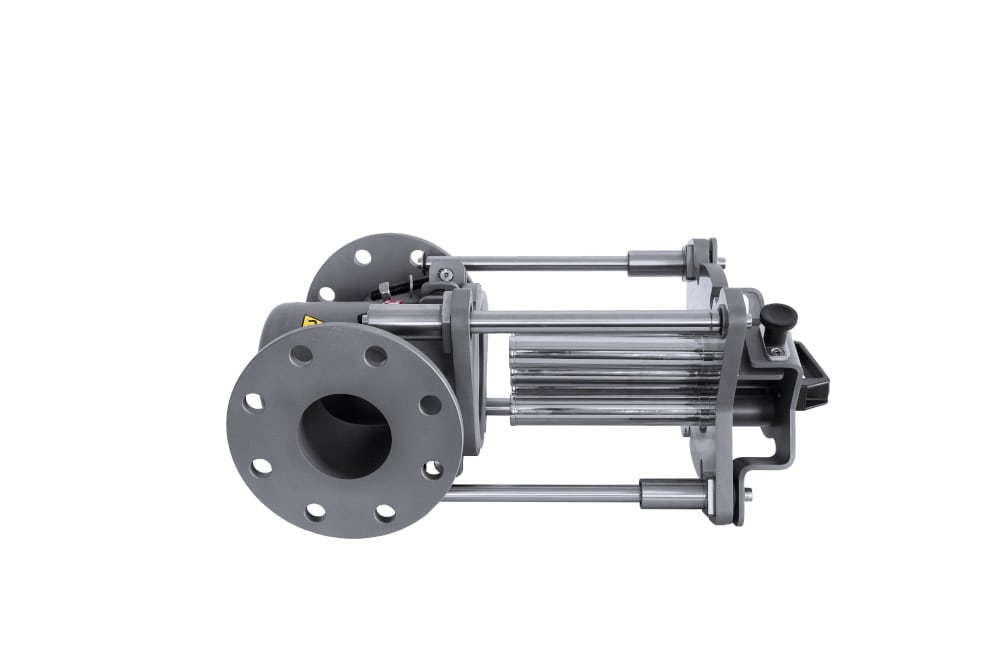

Curățarea separatorului este foarte rapidă, confortabilă și, mai ales, sigură. După slăbirea piulițelor și rabatarea șuruburilor, scoateți ansamblul magnetic (conectat ferm la corpul separatorului prin tije de ghidare). După eliberarea blocării miezurilor magnetice, glisați miezurile magnetice (care sunt încă conectate la separator prin tije de ghidare) din tuburile de protecție din oțel inoxidabil. Metalele feroase capturate pe tuburile din oțel inoxidabil vor cădea.

De asemenea, furnizăm acest filtru magnetic într-o versiune cu perete dublu, care permite încălzirea interiorului separatorului. Acest lucru previne solidificarea materialelor (cum ar fi siropul sau ciocolata) transportate la temperaturi mai ridicate.

ModelDiametru alimentare/evacuare (mm)Fișă tehnică (EN)
MSP-VT 150 N CRAB 150 afișare PDF
MSP-VT 200 N CRAB 200 afișare PDF
MSP-VT 250 N CRAB 250 afișare PDF


    În ce ramuri industriale poate fi folosit separatorul magnetic?

    Acesta este utilizat în principal în industria alimentară (tratamentul zahărului, limonadelor, ciocolatei etc.), pentru prelucrări mecanice (curățarea emulsiilor de prelucrare și a uleiurilor de tăiere) și în fabricarea ceramicii (separarea particulelor de fier din glazuri și barbotine). Acest tip de separator este adesea aplicat și în industria celulozei și hârtiei.
