Separatorul cu Eddy curenți (turbionari) ECS / Separarea metalelor neferoase

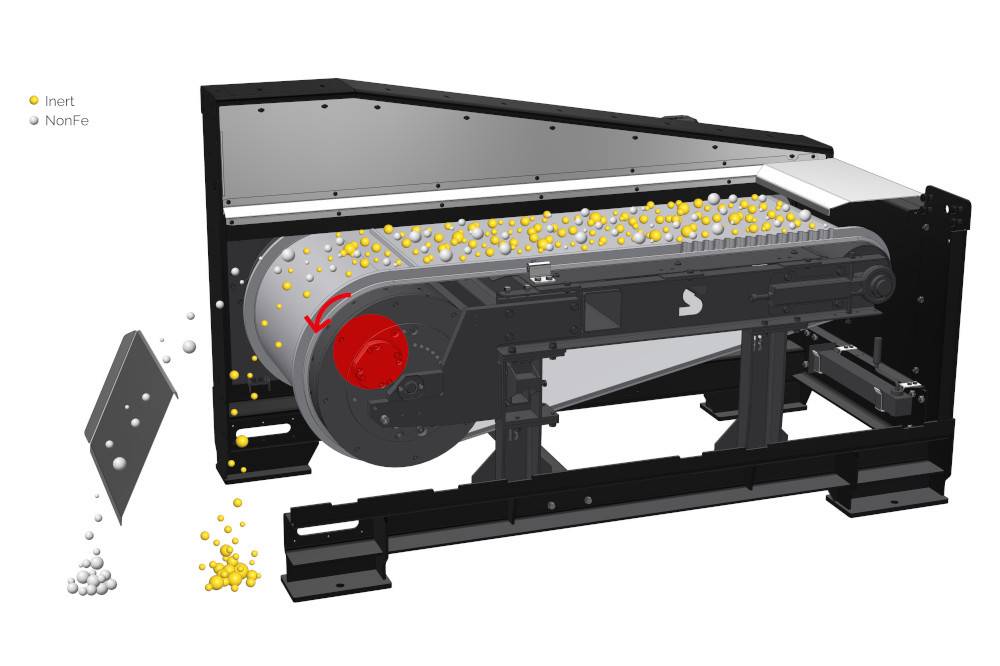

Separatorul cu Eddy curenți sau curenți turbionari (ECS) este folosit pentru a separa materialele metalice și non-feromagnetice de cele non-metalice. Acest separator de metale nemagnetice funcționează pe principiul așa-numiților Eddy curent, induși de un cilindru magnetic. Un cilindru magnetic (rotor separator) cu magneți de neodim foarte puternici este încorporat în transportor. La rotații mari (când polii magnetici sunt alternați rapid) creează un câmp magnetic care magnetizează chiar și materialele metalice non-feromagnetice pentru o perioadă scurtă de timp. Polaritatea magnetică a particulelor magnetizate în acest fel este aceeași cu polaritatea câmpului magnetic creat de rotorul separatorului. Prin urmare, materialele magnetizate sunt respinse și ejectate automat din centura de transport.
Separatoarele ECS împart in mod eficient produsul tratat in 2 fracții de material:
- Metale neferoase (precum aluminiu, cupru, bronz etc...)
- Materiale non-conductive (plastic, lemn, sticla, etc.)
Separatoarele cu Eddy curenți (turbionari) sunt adesea folosite în reciclarea deșeurilor și în procesele industriale în care este necesar să fie separate particulele metalice feroase (și, de asemenea, neferoase) de materiale non-conductive, cum ar fi materialele plastice, sticla sau lemnul.
Avantajul separatoarelor cu Eddy curenți (turbionari) constă în eficiența și viteza lor ridicata - de aceea sunt ideale pentru cerințele stricte de capacitate de procesare. Separatoarele cu Eddy curenți sunt echipamente foarte eficiente pentru reciclarea și prelucrarea materialelor metalice.
Ar trebui subliniat faptul că separatoarele ECS nu sunt folosite la separarea particulelor feroase. De fapt, pentru buna lor funcționare și mai ales în aplicațiile cu conținut ridicat de fier, este necesar să se îndepărteze particulele feroase înainte ca materialul să fie tratat de ECS (de exemplu, prin instalarea unui separator magnetic convențional înainte de separatorul ECS). Posibile particule feromagnetice sporadice pot fi capturate de separatorul ECS.
Separatoare concentrice sau excentrice cu Eddy?
Producem separatoare de metale neferoase în două variante. Ele diferă în funcție de poziția rotorului și numărul de poli magnetici:

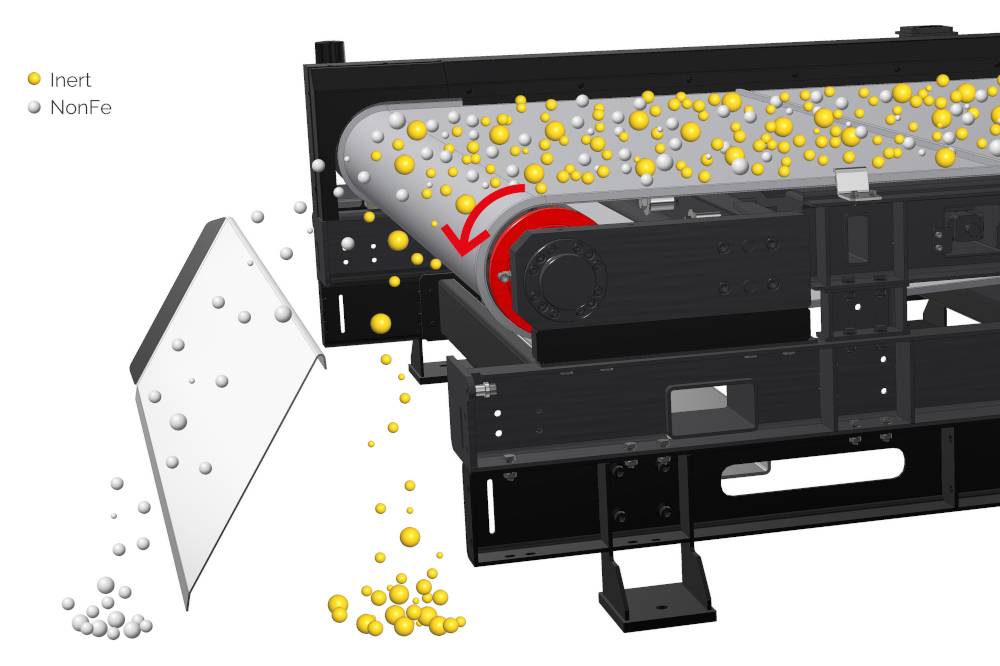

- Separatoare cu rotoare magnetice concentrice (ECS-C RAM)
Aceste separatoare sunt potrivite pentru procesarea pieselor metalice de dimensiuni mai mari (de la 50 mm). Prin urmare, acestea sunt potrivite pentru tratarea deșeurilor municipale, de exemplu. Cele mai mari avantaje ale acestora sunt reprezentate de prețul avantajos si capacitați de procesare mari. Rotorul este compus din 4 poli. - Separatoare cu rotoare magnetice excentrice (ECS-E BULL)
Datorită designului lor, aceste separatoare permit inducerea unui câmp magnetic puternic și, prin urmare, sunt potrivite pentru separarea particule metalice de dimensiuni foarte mici (de la 5 mm). Ele își găsesc aplicabilitatea, de exemplu, în separarea deșeurilor electronice. În cazul separatoarelor noastre cu Eddy curenți, poziția rotorului poate fi schimbată in timp ce echipamentul funcționează, adică, echipamentul poate fi reglat in timp real in funcție de caracteristicile si rezultatele materialului prelucrat. Acest lucru ne permite să obținem cele mai bune rezultate posibile de separare. Rotorul este format din 12 poli magnetici.
Ne mândrim cu capabilitatea noastră de producție a acestor separatoare ECS la un preț atractiv, fără a compromite calitatea. Testăm și verificăm cu atenție toate sistemele pentru a ne asigura că îndeplinesc standardele noastre stricte de calitate. În acest fel, putem garanta clienților noștri că obțin o calitate excelentă și un dispozitiv fiabil, eficient, durabil pe termen lung.

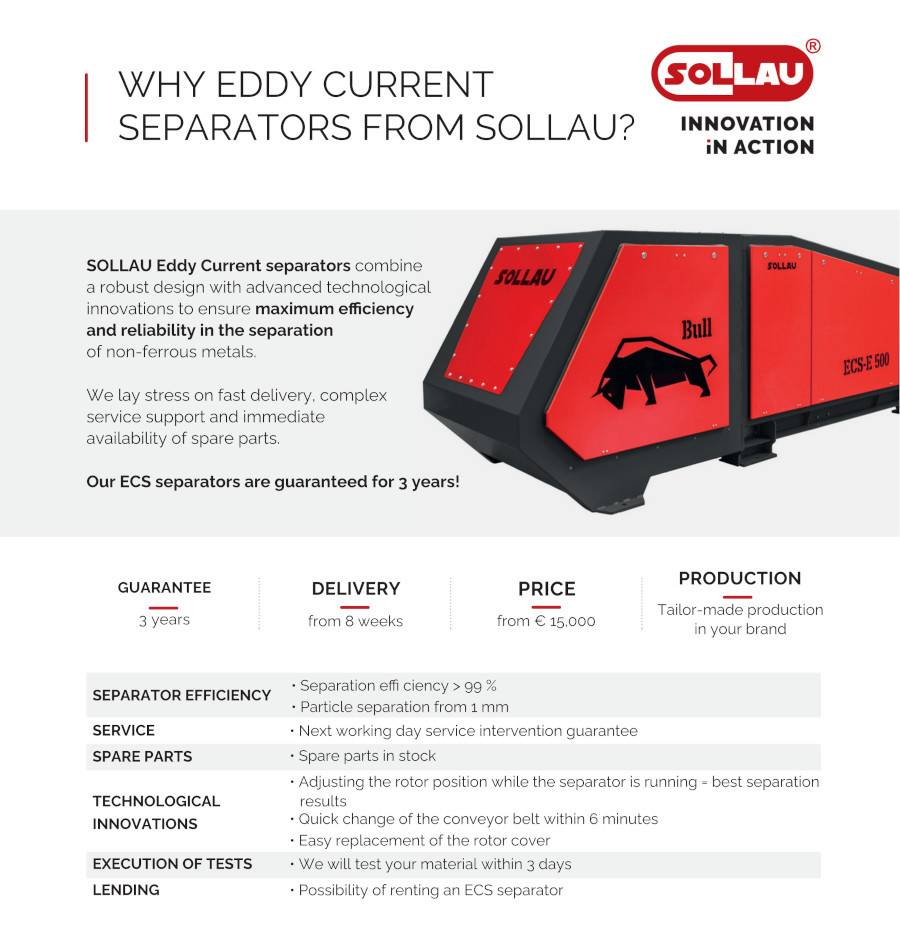

De ce să alegeți separatoarele SOLLAU cu Eddy curenți?
- Calitate premium la prețuri atractive
- Ajustarea poziției rotorului in timp ce separatorul este în funcțiune = cele mai bune rezultate de separare
- Înlocuire ușoară a carcasei rotorului non-magnetic
- Design care permite schimbarea rapida a benzii
- Vom testa materialul dvs. gratuit și vă vom sugera echipamentul cel mai potrivit
Garanție SOLLAU 5 ani
Putem garanta calitatea separatoarelor noastre magnetice și de aceea le oferim o garanție de 5 ani! Separatoarele noastre magnetice sunt de încredere! Suntem un specialist în domeniul separării magnetice.
Beneficiile utilizării acestui separator
- Eficiență: separatorul cu Eddy curenți este foarte eficient în separarea deșeurilor metalice. Acesta poate elimina până la 99% din metale din deșeuri.
- Eco-friendly: separatorul cu Eddy curenți ajută la reducerea cantității de deșeuri și depozite, contribuind astfel la protecția mediului.
- Automatizare: separatorul cu Eddy curenți poate fi ușor integrat în procesele automatizate și permite o sortare mai rapidă și mai eficientă a materialelor.
- Capacitate mare de prelucrare: separatorul cu Eddy curenți poate prelucra cantități mari de materiale într-un timp scurt și de aceea este ideal pentru aplicații industriale.
- Opțiuni largi de aplicare: separatorul cu Eddy curenți este utilizat în diferite industrii, cum ar fi sortarea deșeurilor, sortarea metalelor și reciclarea în general.
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Mentenanța facila

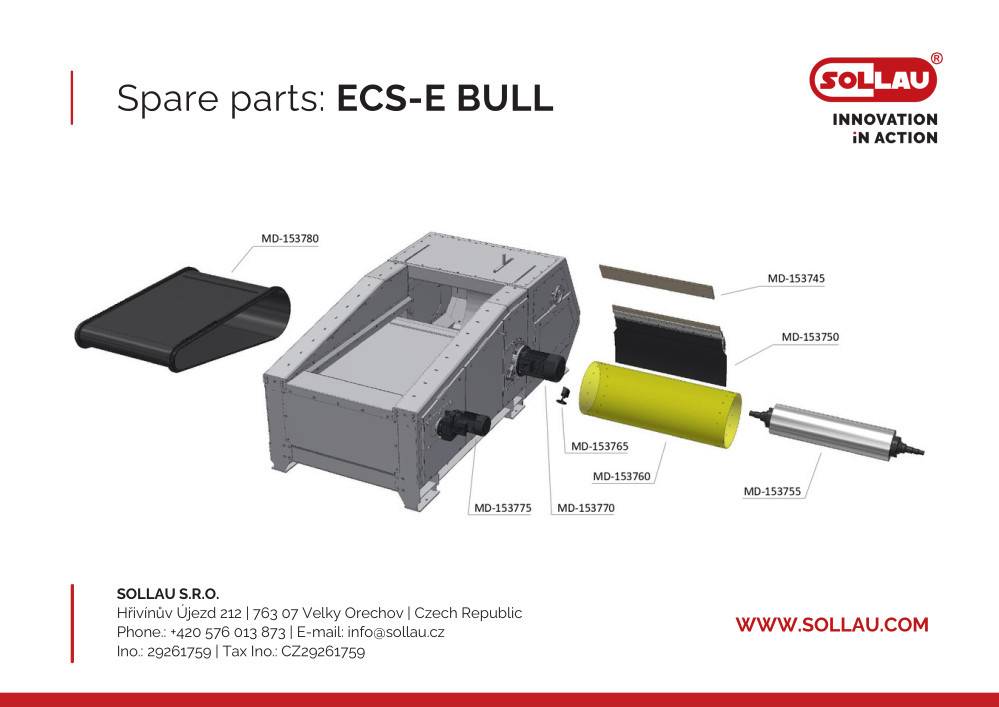

Fiecare dispozitiv necesită întreținere. Suntem conștienți de necesitatea de a reduce la minimum timpul necesar pentru mentenanța. Acesta este motivul pentru care proiectam separatoarele noastre ECS în așa fel încât banda si carcasa rotorului magnetic (= un tambur nemetalic) poate fi înlocuit rapid si cu ușurință. Timpul necesar pentru a schimba banda și carcasa rotorului este de ordinul minutelor. Procedura de înlocuire este foarte simplă - chiar și un singur operator de o poate efectua. Astfel, costurile de mentenanța pot fi reduse.
Schimbarea benzii transportoare în 6 minute – ECS–E BULL
Modul cu lamela divizoare
Cheia unei bune funcționari a separatorului este setarea corectă a lamelei de divizare care separă cât mai exact posibil materialele unul de celălalt. Acesta este motivul pentru care am avut in vedere funcționarea corectă și de operarea ușoară a acestei lame. Poziția lamelei poate fi reglată în două axe (adică, atât orizontală, cât și verticală) și unghiul său poate fi setat de asemenea. În acest fel, separatorul poate fi adaptat cu ușurință la materialele fine pentru a obține cele mai bune rezultate posibile de separare.
Separatorul poate fi, de asemenea, echipat cu o lamela de divizare suplimentara, plasata în partea de jos a modulului de separare. Aplicarea acestei lamele este necesară dacă se impune o puritate de 100 % a materialelor separate (de exemplu, metalele neferoase și materialele neconductive). Divizorul principal trebuie să fie reglat astfel încât metalele neferoase separate să fie complet libere de orice material neconductiv. În același timp, setăm separatorul suplimentar astfel încât materialul neconductiv să nu conțină metale neferoase. Ca urmare a acestei proceduri veți obține două materiale absolut curate și un reziduu de material (= material neconductiv care conține o cantitate mică de metale neferoase), care pot fi apoi separate din nou.
Eficienta separatorului cu Eddy curenți:
Testăm cu atenție eficiența fiecărui echipament produs. De asemenea, testăm capacitatea separatoarelor cu Eddy curenți de a separa metalele neferoase. Pentru testare folosim piese de etalon din aluminiu și cupru de 20 x 20, 10 x 10 și 5 x 5 mm.
Separatorul ECS-E este capabil să separe toate piesele etalon de la 5 x 5 mm (atât din aluminiu cât și din cupru).
Videoclipurile cu rezultatele acestor teste pot fi găsite în secțiunea „Teste de separare”.
Ne mândrim cu faptul că soluțiile noastre corespund perfect nevoilor dumneavoastră. De aceea recomandăm să testăm (gratuit) materialele clienților cu separatoarele noastre. In funcție de rezultatele acestor teste, vom proiecta apoi echipamentul cel mai potrivit pentru Dvs..
Condiții pentru a asigura funcționalitatea corectă a separatorului de metale neferoase
Datorită faptului că acțiunea câmpului magnetic la acest tip de separator este destul de scurtă, distribuția celui mai jos strat al materialului pe banda de transport a separatorului trebuie luată în considerare, astfel încât alimentarea sa se facă într-un strat cat mai uniform si subțire. Materialul ar trebui să cadă de preferință in mod dispersat pe transportor. Toate acestea pot fi realizate, de exemplu, cu ajutorul unui alimentator vibrant sau alte echipamente care pot asigura o răspândire bună a materialului pe banda.
În cazul versiunilor cu rotorul încorporat in mod concentric, există un risc ridicat de deteriorare a transportorului in cazul in care o particulă feromagnetică este capturata de câmpul magnetic al rotorului.. Acesta este motivul pentru care este necesar să se realizeze cu strictețe separarea particulelor Fe înainte de alimentarea materialului pe banda de transport, în special la versiunile concentrice. Se poate utiliza tambur magnetic, rolă, magnet tip placă sau o combinație a acestora pentru a separa particulele de metal nedorite.
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5
Principalele avantaje ale separatorului cu Eddy curent se refera la prețul atractiv și capacitatea mare.

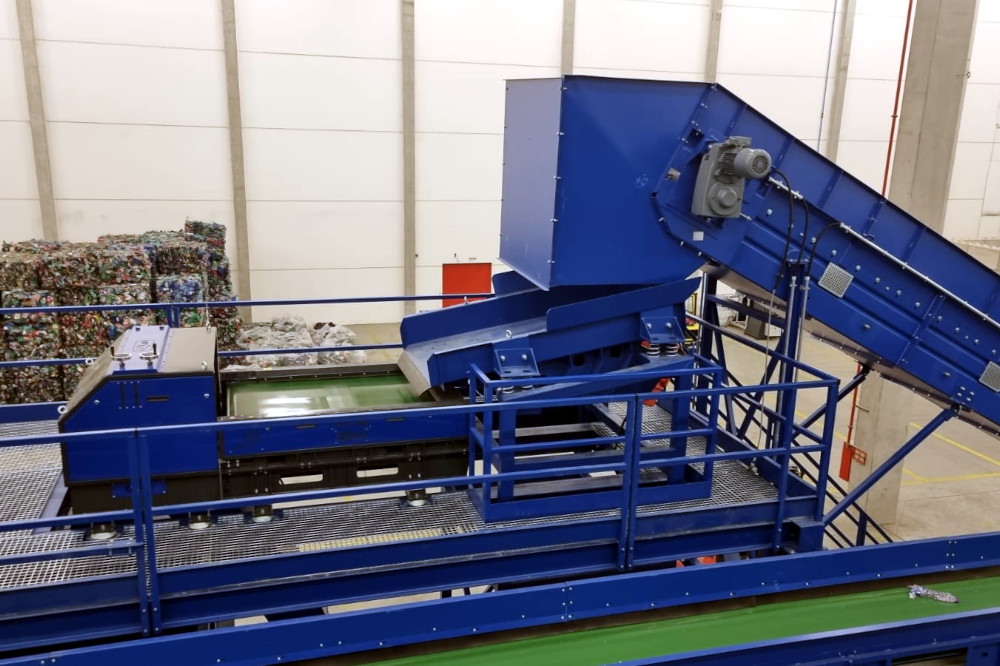

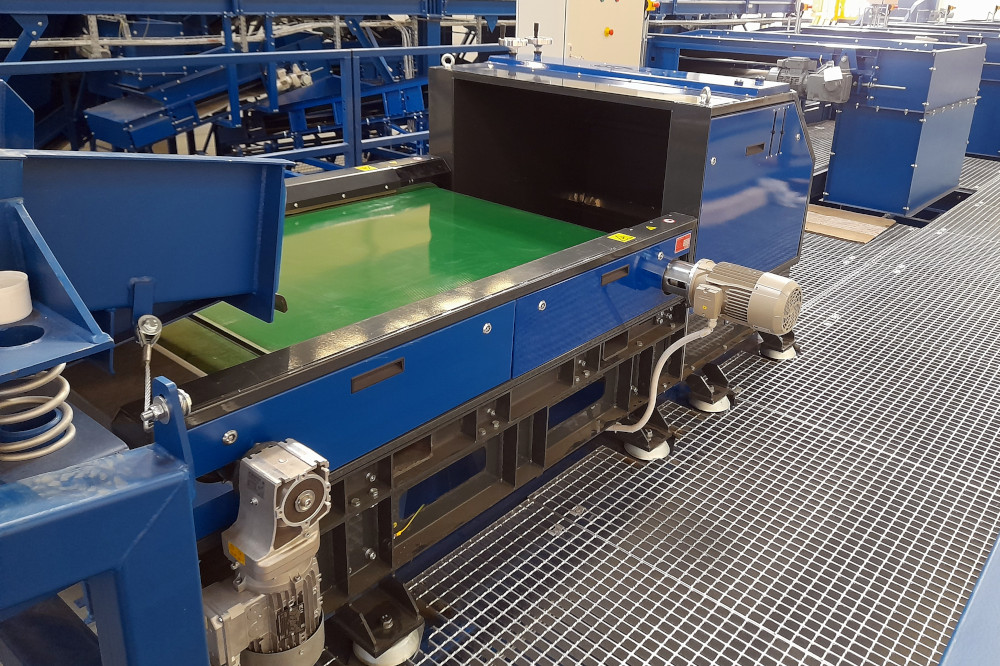

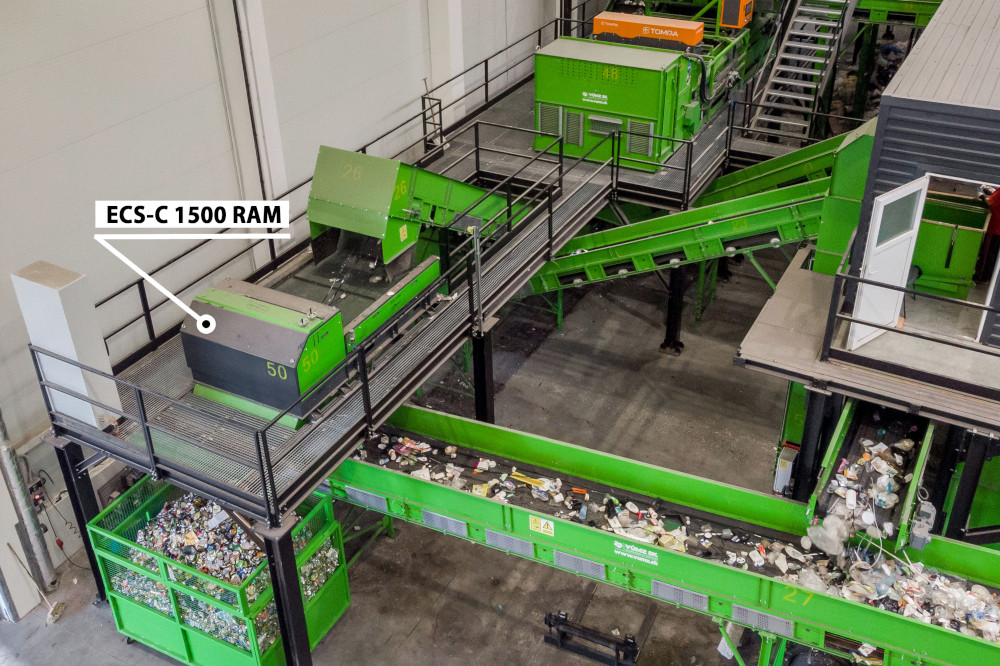

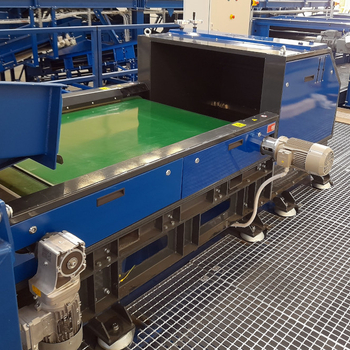

ECS-C RAM
- Separarea particulelor metalice de la 50 mm
- Rotor realizat din magneți de pământ rar concentrat
- Rotor magnetic compus din 4 poli
- Lăţimi de lucru de la 500 la 2 000 mm
Aplicabilitate

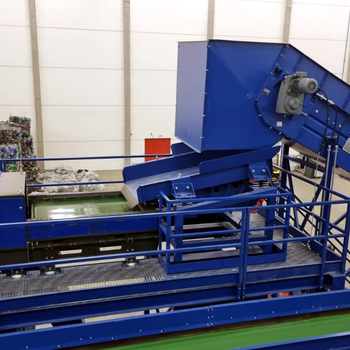

Separatorul cu Eddy curenți ECS-C RAM utilizează un rotor magnetic concentric, permițând separarea pieselor mai mari de metale neferoase. O aplicație tipică este, de exemplu, este reprezentata de separarea metalelor neferoase (cum ar fi cutiile de aluminiu) de deșeurile municipale.
Este folosit mai presus de toate pentru următoarele aplicații:
- reciclarea deșeurilor municipale
- reciclarea deșeurilor de sticlă
- reciclarea materialelor de construcții
| Model | Numărul de poli | Dimensiunea particulelor captabile | Latime de lucru (mm) | Fișă tehnică (EN) |
|---|---|---|---|---|
| ECS-C 500 RAM | 4 | de la 50 mm | 500 | afișare PDF |
| ECS-C 600 RAM | 4 | de la 50 mm | 600 | afișare PDF |
| ECS-C 800 RAM | 4 | de la 50 mm | 800 | afișare PDF |
| ECS-C 1000 RAM | 4 | de la 50 mm | 1000 | afișare PDF |
| ECS-C 1200 RAM | 4 | de la 50 mm | 1200 | afișare PDF |
| ECS-C 1500 RAM | 4 | de la 50 mm | 1500 | afișare PDF |

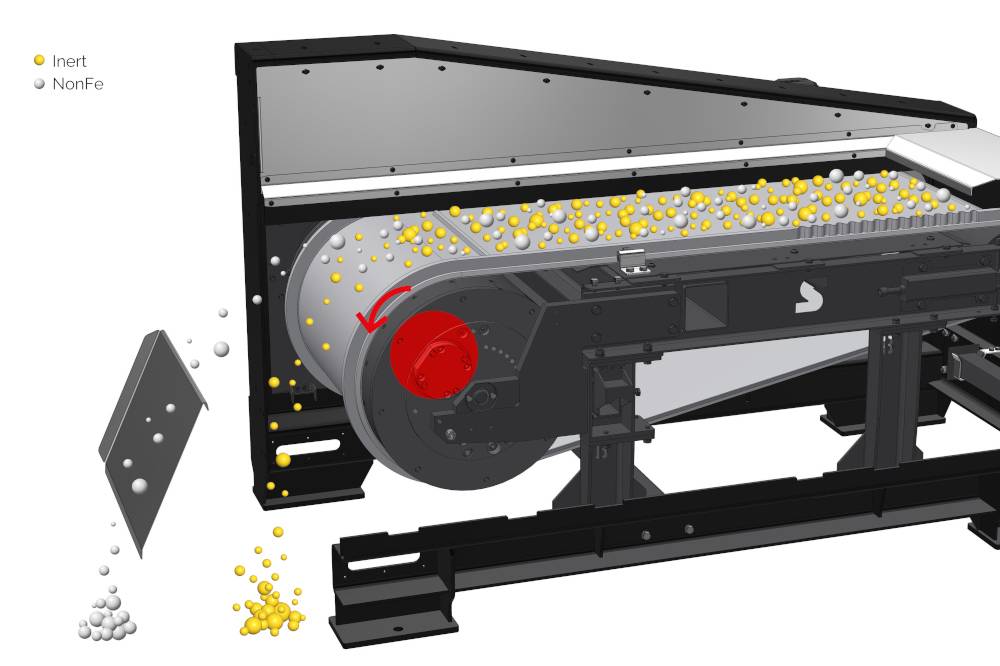

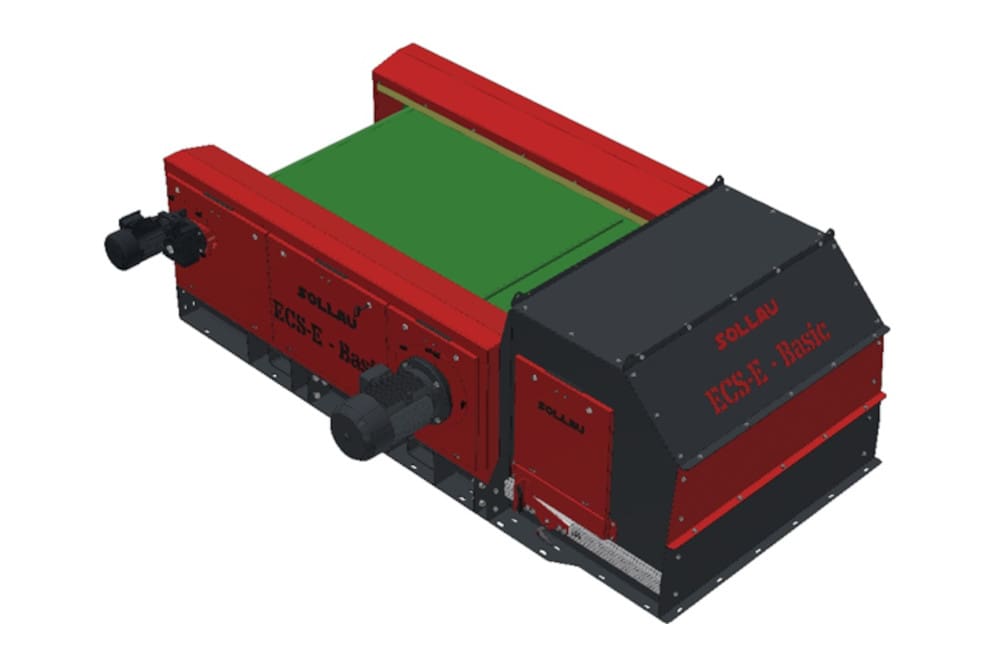

Principalele avantaje ale separatorului cu Eddy curenți cu rotor excentric sunt reprezentate de separarea particulelor neferoase foarte mici si de posibilitatea de a ajusta poziția rotorului în timp ce separatorul este în funcțiune. Acest lucru permite să fie schimbate cu ușurința setările separatorului și să fie realizate astfel cele mai bune rezultate de separare.

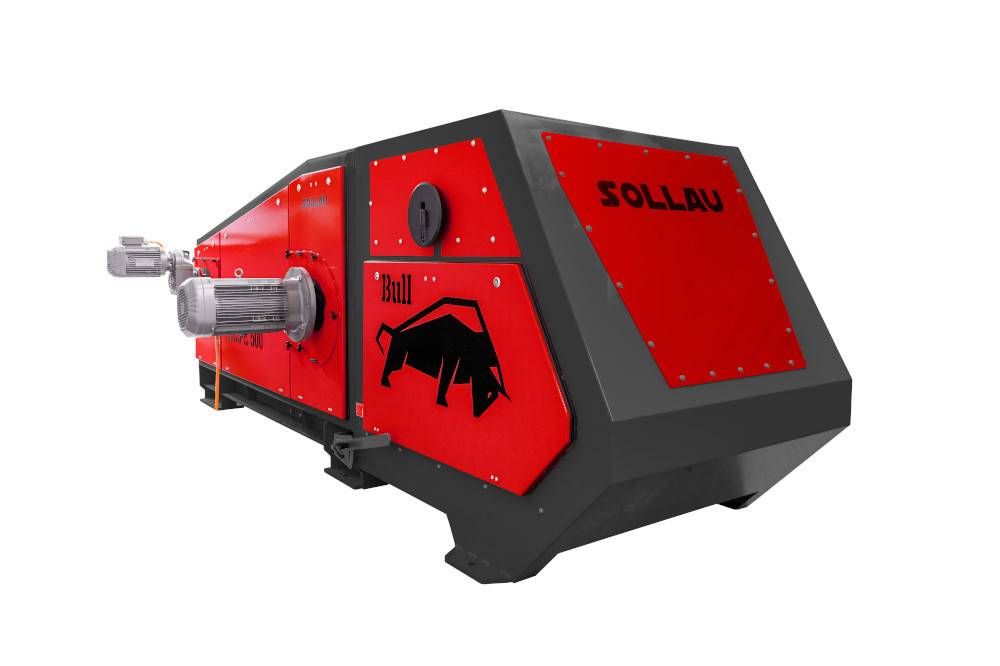

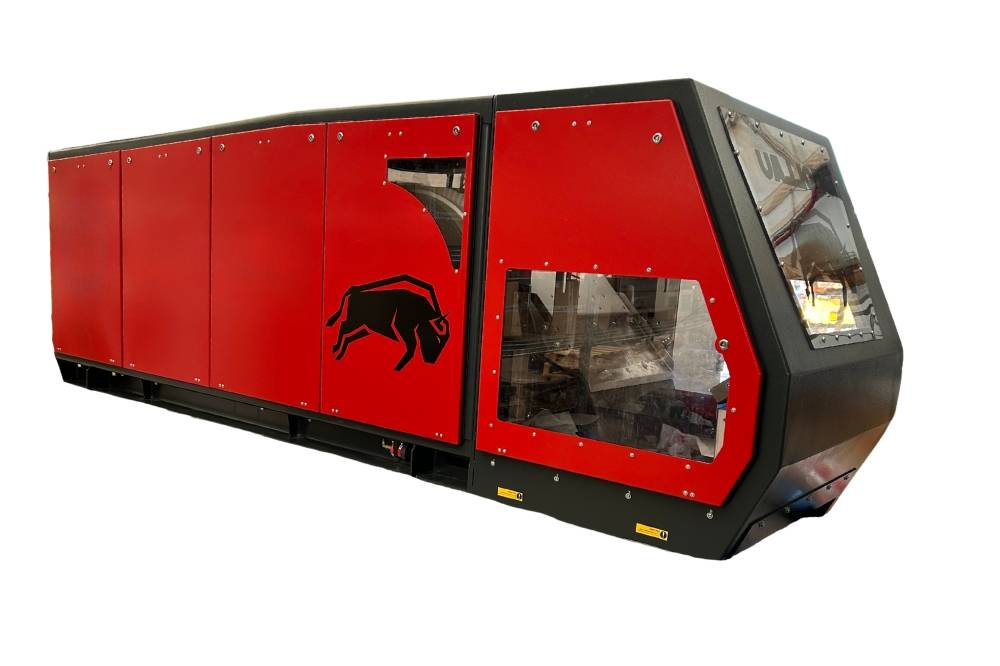

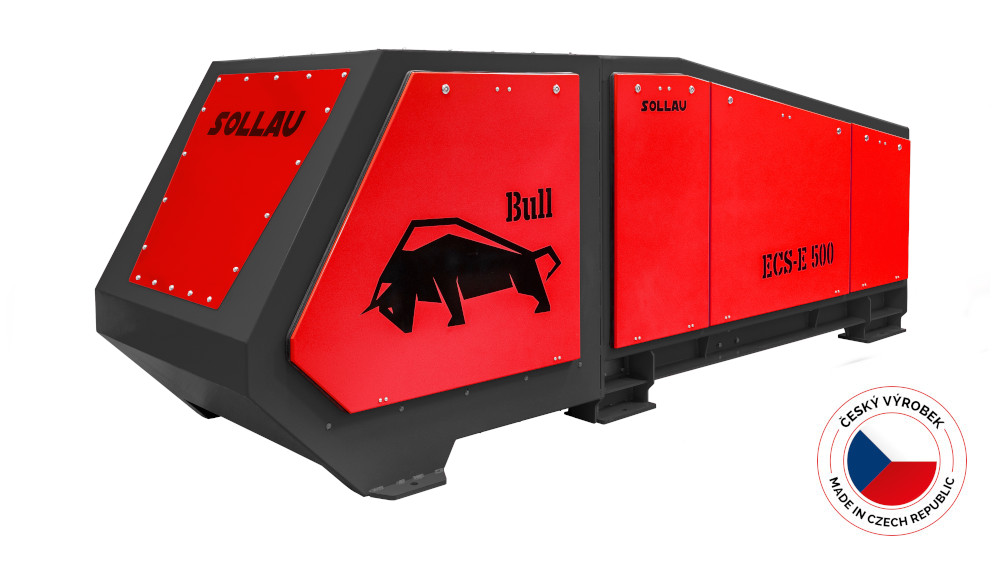

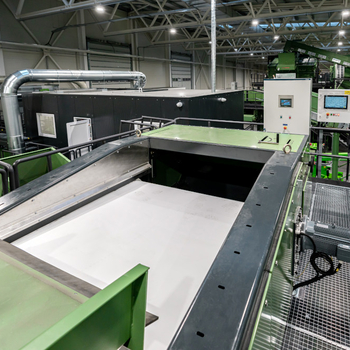

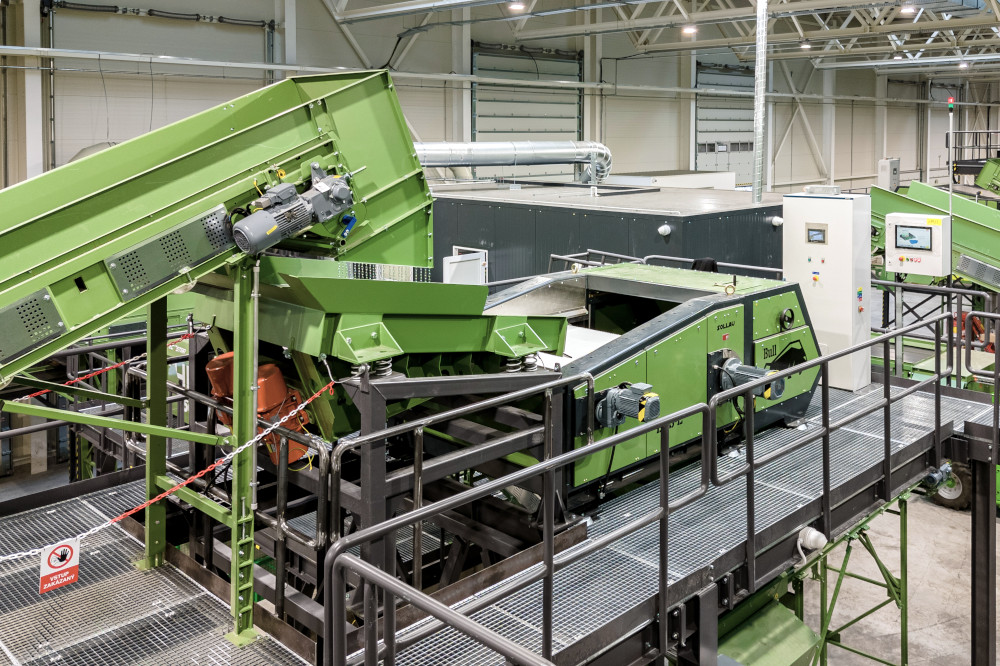

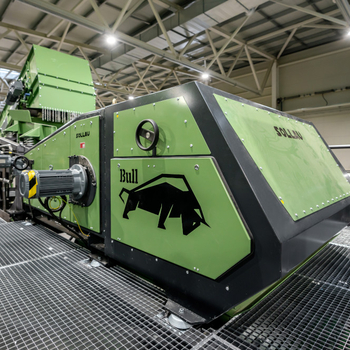

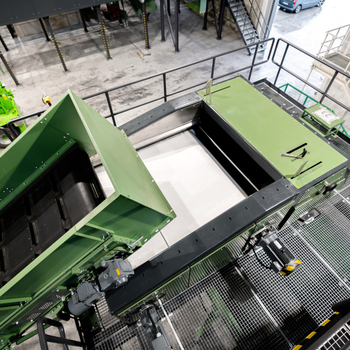

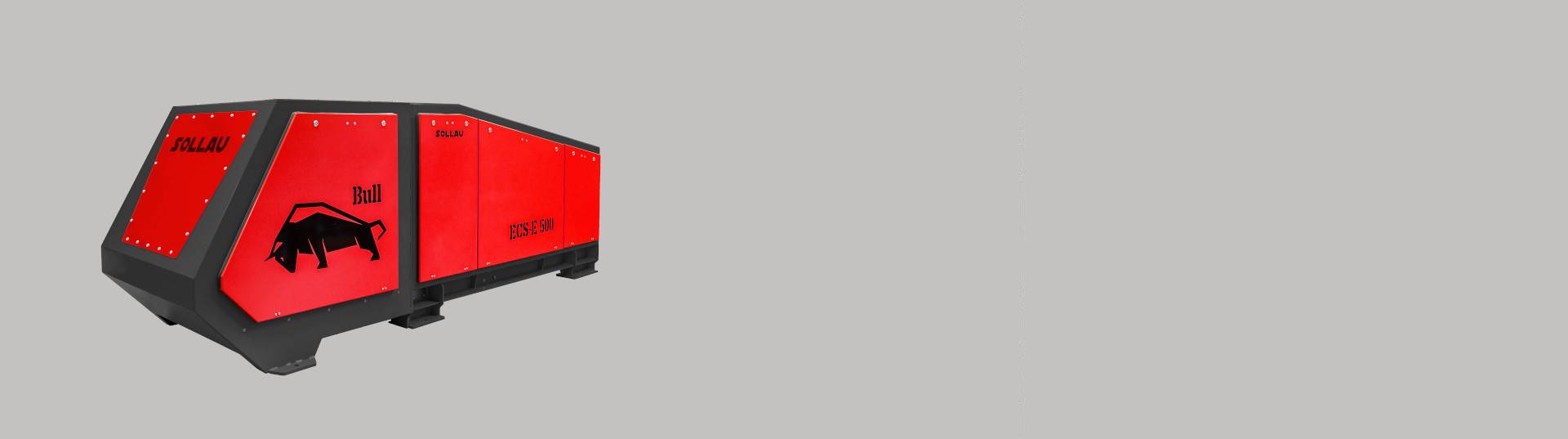

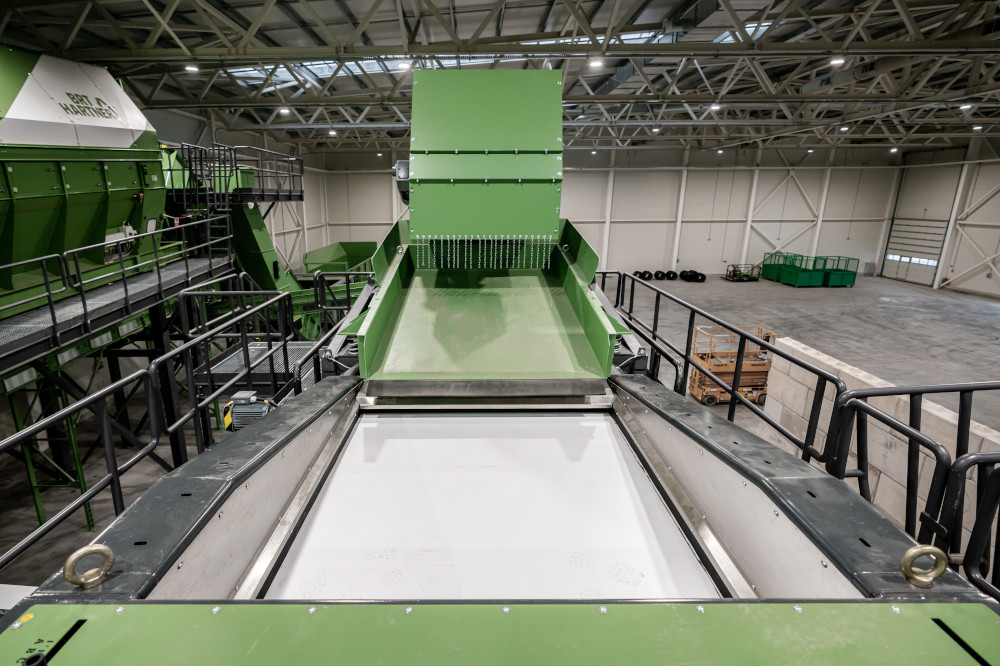

ECS-E BULL
- Separarea particulelor metalice de la 5 mm
- Rotor excentric realizat din pământuri rare
- Rotor magnetic cu 12 poli
- Ajustarea poziției rotorului în timp ce separatorul rulează
- 8 posibile poziții ale rotorului magnetic
- Înlocuire ușoară a carcasei rotorului
- Design care permite schimbarea rapidă a benzii
- Divizor suplimentar
- Lățimi de lucru de la 500 la 2 000 mm
Aplicabilitate

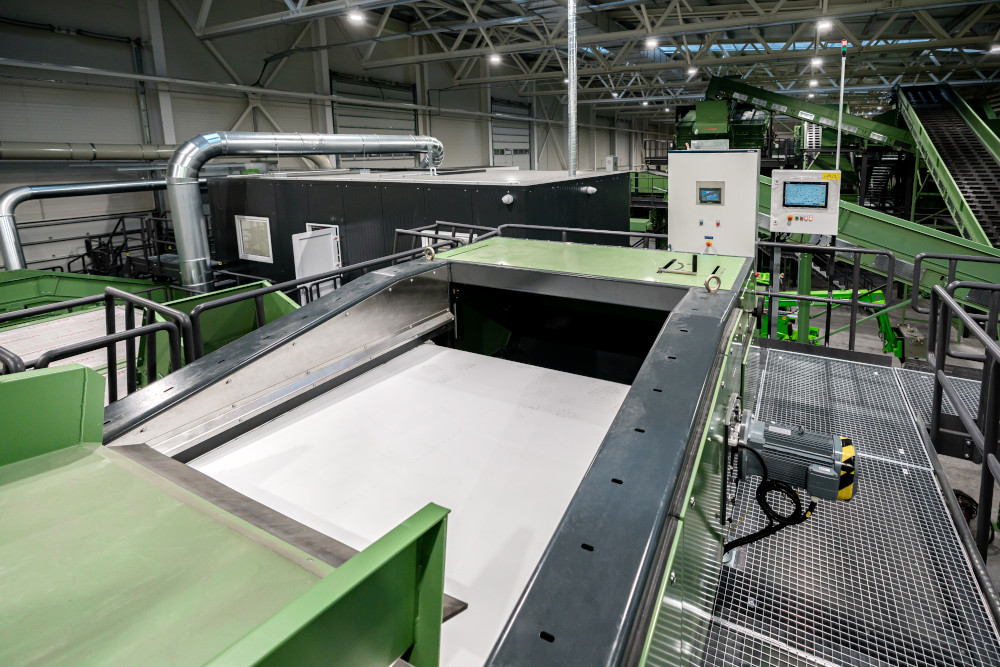

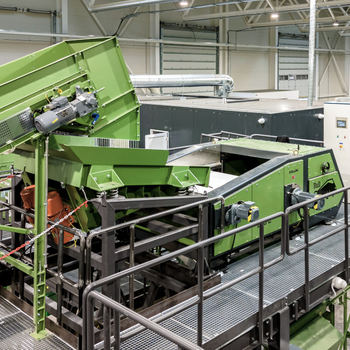

Separatorul cu Eddy curenți tip ECS-E BULL utilizează un rotor magnetic excentric, care permite separarea pieselor foarte mici de metale neferoase.
Este utilizat în principal pentru următoarele aplicații::
- reciclarea deșeurilor electronice
- reciclarea materialelor plastice
- reciclarea cauciucului
Ajustarea in timp real a poziției rotorului cu separatorul în funcțiune
Deșeurile separate pot avea proprietăți diferite (precum tipul de material sau dimensiuni). Poziția rotorului excentric poate fi modificată pentru a obține cele mai bune rezultate de separare. Separatorul nostru cu Eddy curenți ECS-E BULL este unic, deoarece permite reglarea poziției rotorului fără a întrerupe funcționarea separatorului! Deoarece chiar și în cursul procesului de separare caracteristicile deșeurilor prelucrate se pot schimba (pot exista, de exemplu, diferite dimensiuni și tipuri de materiale pe banda de transport), operatorul liniei de sortare trebuie să poată reacționa la acest lucru prin schimbarea poziției rotorului separatorului. Separatorul nostru permite o astfel de reglare fără a fi oprit, ceea ce reduce timpul de întrerupere de obicei necesar pentru acest tip de ajustare.
Typickými aplikačními oblastmi jsou drcený odpad z domácností, plastová a gumová drť, drcený elektroodpad, dřevný a kompostní materiál, biomasa, automobilová drť, slévárenský písek a drcená slévárenská struska, odstranění hliníkových zátek a prstenců z drceného skla, separace neželezných kovů z alternativních paliv pro cementárny a elektrárny, čištění hrubší strusky ze spaloven, použití při demoličních pracích atd.
*/| Model | Numărul de poli | Dimensiunea particulelor captabile | Pracovní šírka (mm) | Fișă tehnică (EN) |
|---|---|---|---|---|
| ECS-E 500 BULL 12 | 12 | 5 - 300 mm | 500 | afișare PDF |
| ECS-E 600 BULL 12 | 12 | 5 - 300 mm | 600 | afișare PDF |
| ECS-E 800 BULL 12 | 12 | 5 - 300 mm | 800 | afișare PDF |
| ECS-E 1000 BULL 12 | 12 | 3 - 300 mm | 1000 | afișare PDF |
| ECS-E 1200 BULL 12 | 12 | 5 - 300 mm | 1200 | afișare PDF |
| ECS-E 1500 BULL 12 | 12 | 5 - 300 mm | 1500 | afișare PDF |
| ECS-E 1800 BULL 12 | 12 | 5 - 300 mm | 1800 | afișare PDF |
| ECS-E 2000 BULL 12 | 12 | 5 - 300 mm | 2000 | afișare PDF |
